Маслостанция МГС 700-0.8П-Р-2

Двухпоточная маслостанция МГС 700-0.8П-Р-2 с педалью используется в качестве переносного источника гидравлической энергии для прессов, домкратов, шинодыров, опрессовщиков кабелей, перфораторов и силовых гидроцилиндров двустороннего действия с гидравлическим возвратом штока.

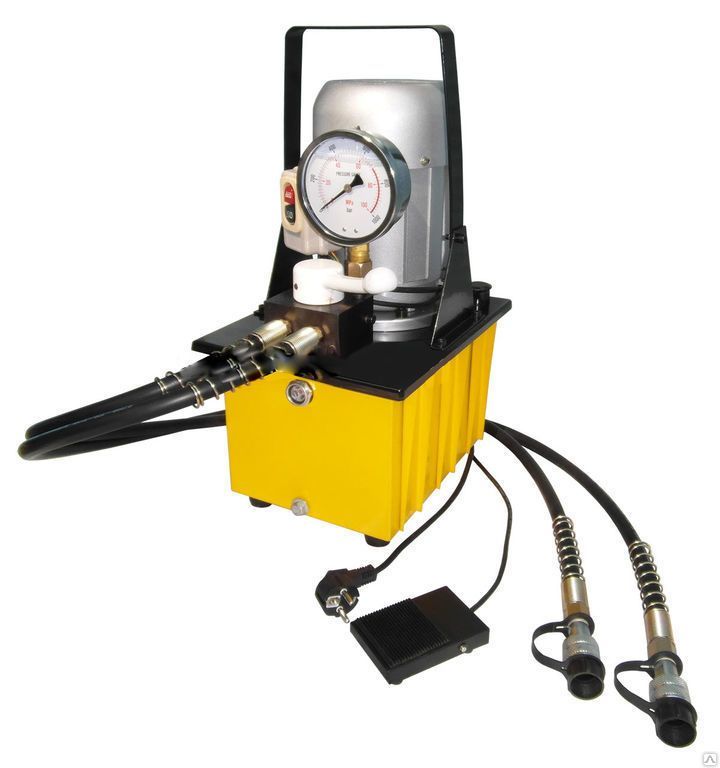

Маслостанция МГС 700-0.8П-Р-2 оснащена ручным распределителем с подключенными к нему рукавами высокого давления, заполненным глицерином манометром со шкалой до 1000 бар. Маслостанция работает на всесезонном гидравлическом масле "ВМГЗ". Управление маслостанцией осуществляется с помощью односторонней педали. Направление гидравлических потоков переключается ручным распределителем.
При выборе маслостанции обратите внимание, что объём масляного бака маслостанции должен превышать рабочий объём подключенного оборудования минимум на 20-30% для предотвращения попадания воздуха в гидравлическую систему и нагрева масла при работе.
Маслостанция оснащена двухступенчатым шестиплунжерным аксиальным насосом:
- 3 плунжера низкого давления для обеспечения высокой производительности (3.2 л/мин) на холостом ходу;
- 3 плунжера меньшего диаметра для создания высокого давления при производительности 0.8 л/мин.
То есть при выдвижении штока гидроцилиндра без нагрузки (на холостом ходу) насос маслостанции обладает значительно большей производительностью - 3.2 л/мин.

3. УСТРОЙСТВО МАСЛОСТАНЦИИ

3.1. Гидравлическая насосная станция состоит из масляного бака 1, на крышке которого установлены гидравлический блок управления 2 и приводной электродвигатель 3 с пультом управления 4 . Пульт управления имеет кнопки "Включено"(ON) и "Выключено" (OFF). От пульта управления отходят два кабеля. Кабель 5 предназначен для подключения станции к сети электропитания напряжением 220 или 380 В с соответствующими электроразъемами 6, а кабель 7 имеет переносную педаль 8 (опционально) для управления гидростанцией на расстоянии.
3.2. Масляный бак 1 выполнен в виде сварной герметичной емкости. В верхней части бака 1 на крышке имеется отверстие для заливки масла закрытое пробкой 9. На боковой стенке бака расположено смотровое окошко 10 для контроля уровня масла, а в нижней части сливное отверстие закрытое пробкой 11. Внутри бака размещен насос высокого давления с фильтром.
3.3. Гидравлический блок управления 2 предназначен для распределения гидравлических потоков и снабжен манометром 12 для определения гидравлического давления в системе. С лицевой стороны блока управления имеется два резьбовых отверстия для подсоединения двух рукавов высокого давления 13.
Для настройки предельного уровня рабочего давления с лицевой стороны блока управления имеется регулировочный винт 14 (с внутренним шестигранником) с фиксирующим контрвинтом (или контргайкой). В состоянии поставки давление настроено на 60-70 МПа. Для уменьшения давления:
1) ослабьте контргайку;
2) вращайте регулировочный винт против часовой стрелки.
Блок управления имеет рукоятку 15 для переключения гидравлических потоков.
Рукоятка имеет три положения:
- крайнее правое,
- крайнее левое,
- среднее.
В крайних положениях рукоятки 15 масло под давлением подается в одну из рабочих
полостей гидроцилиндра двустороннего действия, при этом вторая полость работает на слив.
В среднем положении рукоятки 15 две полости гидроцилиндра соединены со сливом.

4. ПОДГОТОВКА К РАБОТЕ

4.1. Проверьте уровень масла в баке. Уровень масла должен находиться немного выше средней линии окошка 10. Если уровень масла ниже нормы – долейте масло через отверстие закрытое пробкой 9.
4.2. При работе станции пробка 9 заливного отверстия должна быть приоткрыта для поступления воздуха (за исключением пробок с сетчатым фильтром).
ВНИМАНИЕ! Рабочий диапазон температур для эксплуатации станции должен быть +5...+45 град.
4.3. Подсоедините гидростанцию к рабочему инструменту через рукава высокого давления.
4.4. Подключите кабель 5 с электрическим разъемом 6 в сеть электропитания с соблюдением ПУЭ и ПТБ.

5. РАБОТА

5.1. Подайте электропитание на насосную станцию, нажав на кнопку "ON" пульта управления 4.
5.2. Переключите рукоятку 15 в одно из двух рабочих положений.
5.3. Нажмите на педаль 8. Двигатель 3 насосной станции начинает работать. Масло под давлением поступает в рабочий инструмент (шток выдвигается).
ВНИМАНИЕ! При первом пуске необходимо один, два раза провести процедуру холостого хода.
5.4. Отпустите педаль 8. Двигатель 3 выключается, масло не поступает в полость высокого давления инструмента (шток останавливается).
5.5. После выполнения работ переключите рукоятку 15 в среднее положение "Слив". Масло из полости высокого давления инструмента сливается в бак 1 под действием возвратной пружины штока гидроцилиндра, если гидроцилиндр одностороннего действия.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1. В процессе эксплуатации маслостанции может потребоваться произвести очистку масляного сепаратора и маслобака.
6.2. Своевременная замена гидравлического масла продлевает срок службы маслостанции и снижает вероятность засорения масляного фильтра и клапанов. Следует использовать индустриальное масло "ВМГЗ" или аналоги. При использовании более вязкого (густого) гидравлического масла производительность маслостанции снижается, шток гидроцилиндра будет медленнее выдвигаться и возвращаться. При интенсивной эксплуатации ориентировочный интервал смены масла - 3 месяца.

7. ТЕХНИКА БЕЗОПАСНОСТИ

7.1. Внимательно изучите настоящее руководство по эксплуатации и следуйте ему при работе и обслуживании.
7.2. Храните данное руководство по эксплуатации в доступном месте.
7.3. При подключении станции в сеть электропитания удостоверьтесь, что сеть электропитания имеет ЗАЗЕМЛЕНИЕ.
7.4. Отсоедините гидростанцию от сети электропитания после использования, а так же:
- перед перемещением гидростанции с одного места на другое;
- перед выполнением любых ремонтных работ на станции или инструменте;
- перед проверкой или заменой деталей.
7.5. Запрещается перемещать инструмент и станцию за электрокабель или рукав высокого давления.
7.6. Запрещается отсоединять гидростанцию от сети электропитания за электрокабель.
7.7. Запрещается пользоваться гидростанцией необученному персоналу.
7.8. Запрещается использовать гидростанцию, если повреждены:
- элекрокабель;
- рукав высокого давления;
- другие детали.
7.9. Запрещается пользоваться неспециализированным удлинителем.
