Маслостанция МГС 700-0.8П-Э-2

Двухпоточная маслостанция МГС 700-0.8П-Э-2 с педалью используется в качестве переносного источника гидравлической энергии для опрессовщиков кабелей, пресс-перфораторов, прессов, домкратов и силовых гидроцилиндров с гидравлическим возвратом штока.

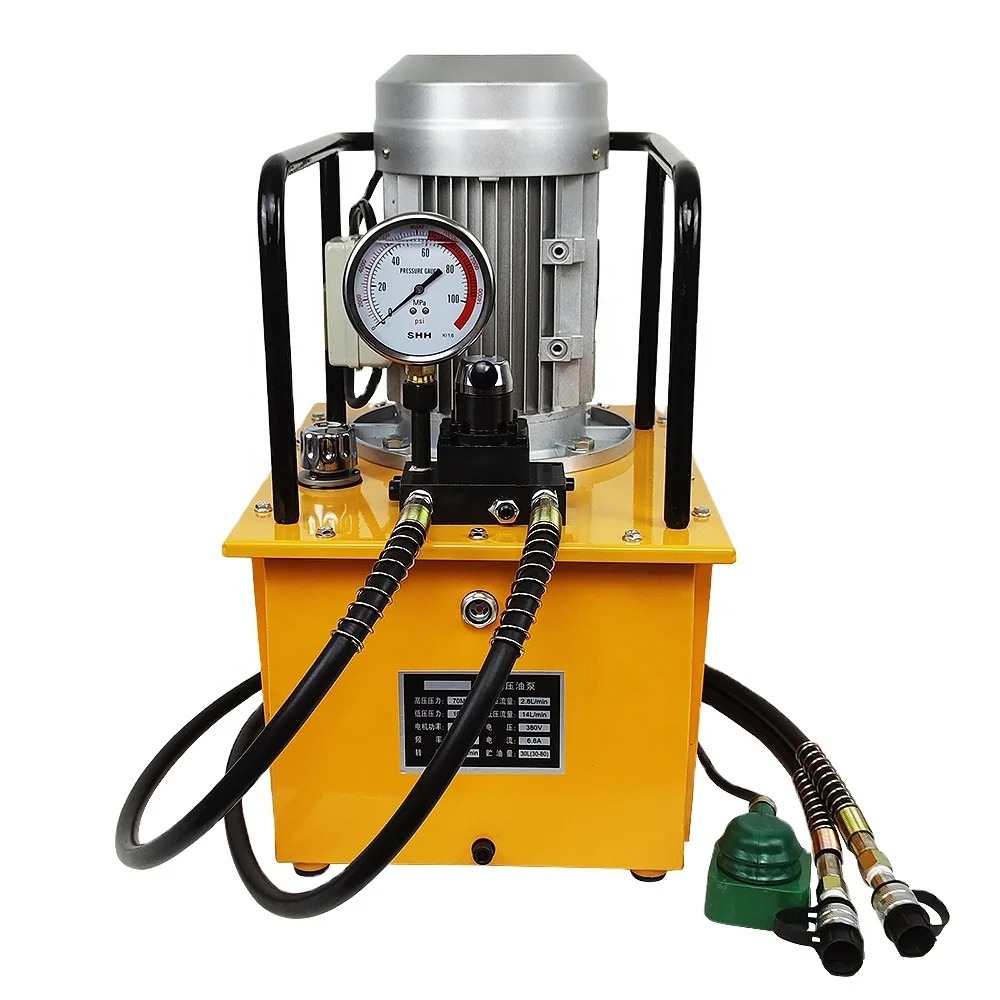

Маслостанция МГС 700-0.8П-Э-2 оснащена электромагнитным распределителем с подключенными к нему через БРС рукавами высокого давления, заполненным глицерином манометром со шкалой до 1000 бар. Маслостанция работает на всесезонном гидравлическом масле "ВМГЗ". Управление гидравлическими потоками осуществляется двухсторонней педалью подключенной к электромагнитному распределителю. Педаль при необходимости можно заменить на кнопочный тельферный пульт.
При выборе маслостанции обратите внимание, что объём масляного бака маслостанции должен превышать рабочий объём подключенного оборудования минимум на 20-30% для предотвращения попадания воздуха в гидравлическую систему и нагрева масла при работе.
Маслостанция оснащена шестиплунжерным аксиальным насосом:
- 3 плунжера низкого давления для обеспечения высокой производительности (3.2 л/мин) на холостом ходу;
- 3 плунжера меньшего диаметра для создания высокого давления при производительности 0.8 л/мин.
То есть при выдвижении штока гидроцилиндра без нагрузки (на холостом ходу) насос маслостанции обладает значительно большей производительностью - 3.2 л/мин.

УСТРОЙСТВО МАСЛОСТАНЦИИ

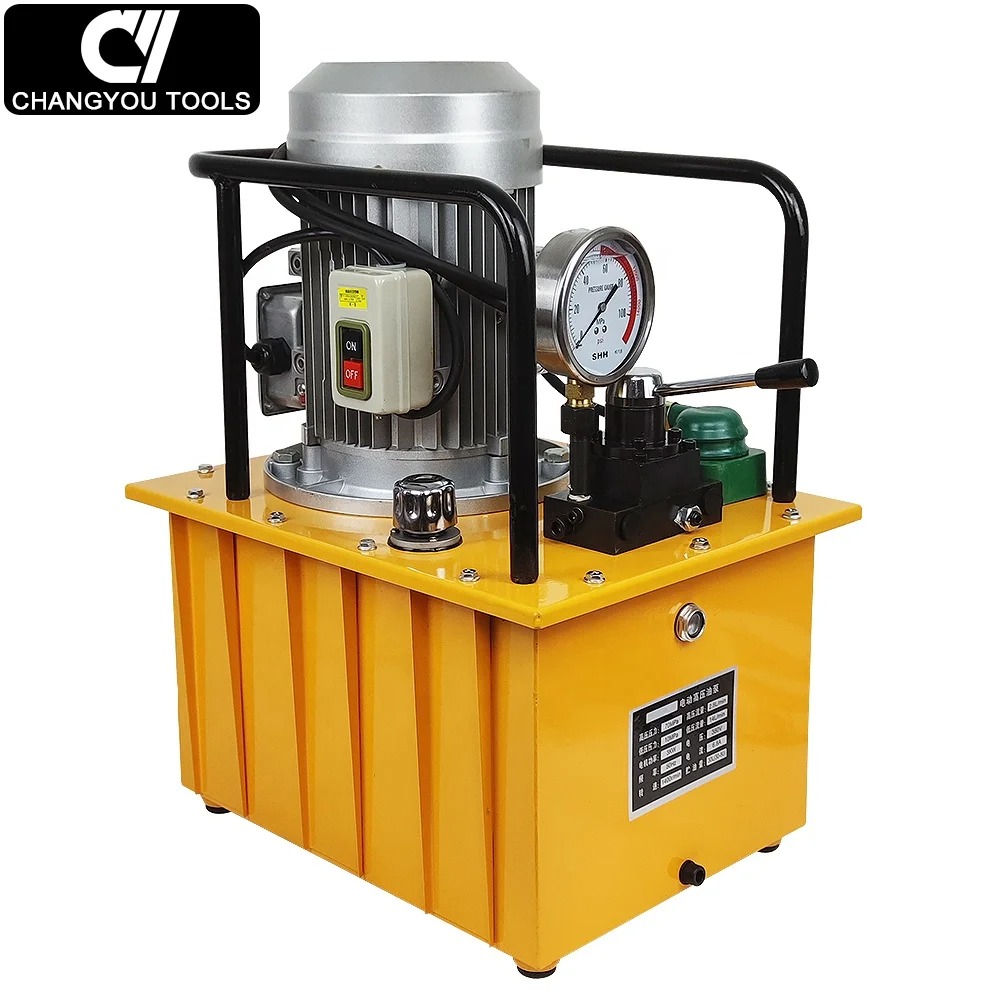

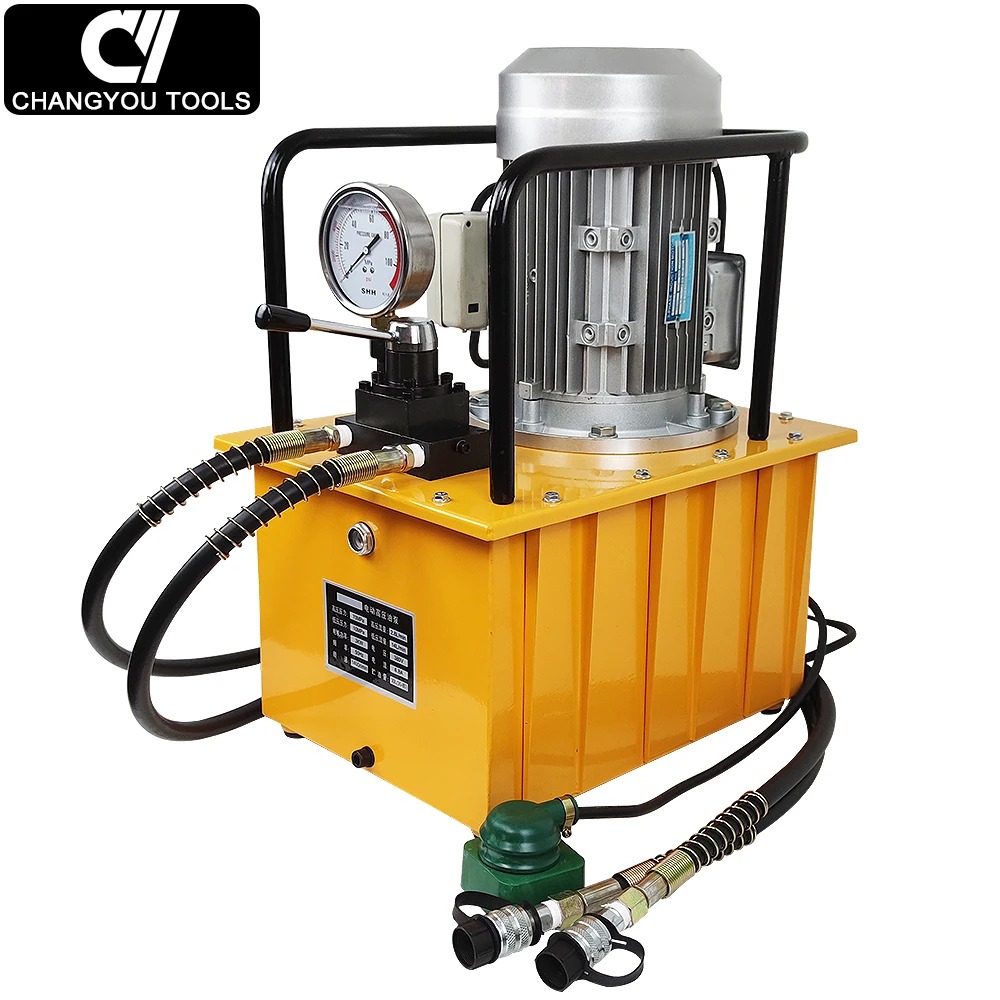

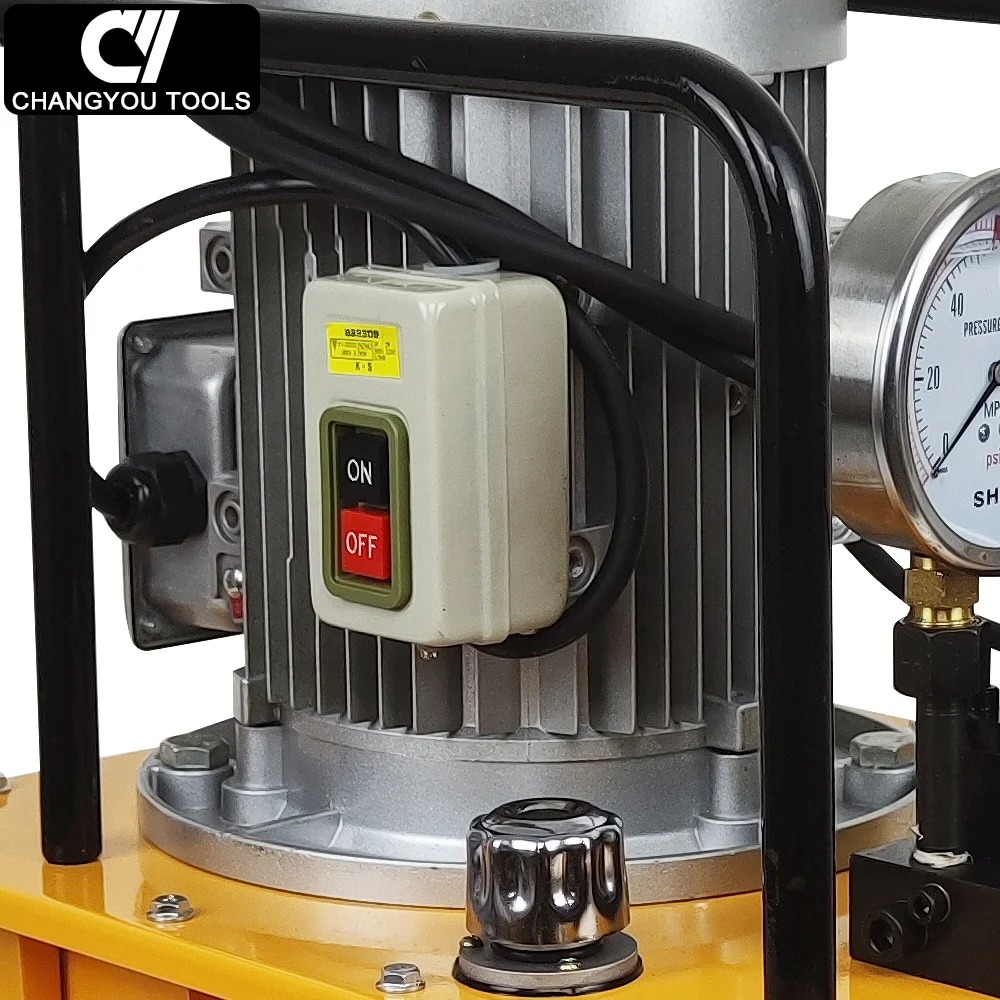

3.1. Гидравлическая насосная станция состоит из масляного бака 1, на крышке которого установлены электрогидравлический блок управления 2 и приводной электродвигатель 3. К коробке выводов 4, расположенной на двигателе, подсоединены два кабеля. Кабель 5 предназначен для подключения станции к сети электропитания напряжением 220В или 380В с соответствующими электроразъемами 6, а кабель 7 имеет трехпозиционную педалью 8 для управления гидростанцией на расстоянии. При нажатии на края педали двигатель включается и масло под давлением подается в одну из рабочих полостей гидроцилиндра двухстороннего действия, при этом вторая полость работает на слив. В среднем нейтральном положении педали 8 обе полости гидроцилиндра перекрыты.
3.2. Масляный бак 1 выполнен в виде сварной герметичной емкости. В верхней части бака на крышке имеется отверстие для заливки масла закрытое пробкой 9. На боковой стенке бака расположено смотровое окошко 10 для контроля уровня масла, а в нижней части сливное отверстие закрытое пробкой 11. Внутри бака размещен насос высокого давления с фильтром.

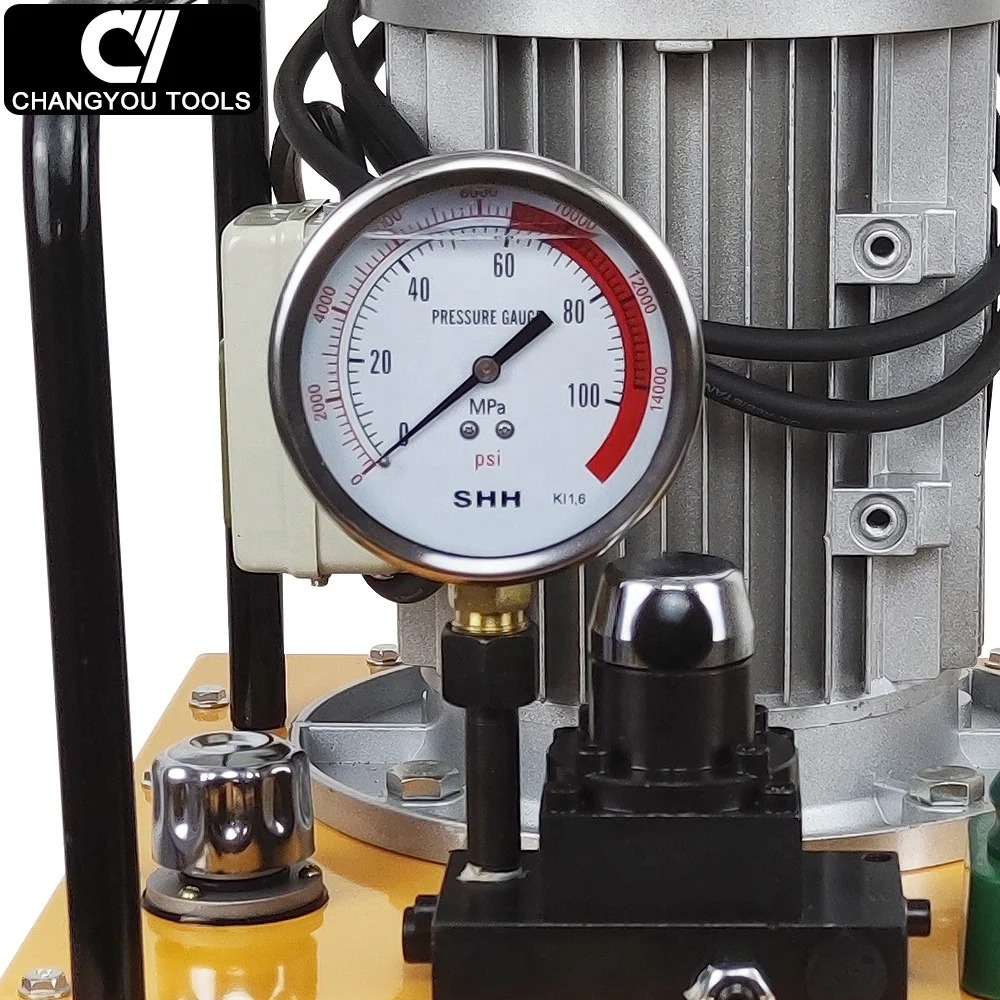

3.3. Электрогидравлический блок управления 2 предназначен для распределения гидравлических потоков и снабжен манометром заполненным глицерином 12 для определения гидравлического давления в системе. С лицевой стороны блока управления имеется два резьбовых отверстия (3/8" коническая) с ответной частью БРС для подсоединения двух рукавов высокого давления 13.

4. ПОДГОТОВКА К РАБОТЕ

4.1. Проверьте уровень масла в баке. Уровень масла должен находиться немного выше средней линии окошка 10. Если уровень масла ниже нормы – долейте масло через отверстие закрытое пробкой 9.
4.2. При работе станции пробка 9 заливного отверстия должна быть приоткрыта для поступления воздуха (за исключением пробок с сетчатым фильтром).
ВНИМАНИЕ! Рабочий диапазон температур для эксплуатации станции должен быть +5...+45 град.
4.3. Подсоедините гидростанцию к рабочему инструменту через рукава высокого давления с БРС.
4.4. Подключите кабель 5 с электрическим разъемом 6 в сеть электропитания с соблюдением ПУЭ и ПТБ.
4.5. С правой стороны блока управления имеется регулировочный винт для настройки предельного уровня рабочего давления (с внутренним шестигранником, на ФУМ ленте). Для увеличения давления – закручивайте винт, для уменьшения давления – выкручивайте винт. Если Ваш гидроцилиндр рассчитан на давление менее 700бар, то следует уменьшить рабочее давление маслостанции до требуемого уровня, чтобы избежать поломок.

5. РАБОТА

5.1. Переведите педаль 8 в одно из двух рабочих положений. Двигатель 3 насосной станции начинает работать. Масло под давлением поступает в рабочий инструмент (шток выдвигается).
ВНИМАНИЕ! При первом пуске необходимо один, два раза провести процедуру холостого хода.
5.4. Отпустите педаль 8. Двигатель 3 выключается, масло не поступает в полость высокого давления инструмента (шток останавливается).
5.5. Нажмите противоположную половину педали 8. Двигатель 3 насосной станции начинает работать. Масло под давлением поступает в рабочий инструмент (шток возвращается).

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МАСЛОСТАНЦИИ

6.1. В процессе эксплуатации маслостанции может потребоваться произвести очистку масляного сепаратора и маслобака.
6.2. Своевременная замена гидравлического масла продлевает срок службы маслостанции и снижает вероятность засорения масляного фильтра и клапанов. Следует использовать индустриальное масло "ВМГЗ" или аналоги. При использовании более вязкого (густого) гидравлического масла производительность маслостанции снижается, шток гидроцилиндра будет медленнее выдвигаться и возвращаться. При интенсивной эксплуатации ориентировочный интервал смены масла - 2-3 месяца.

7. ТЕХНИКА БЕЗОПАСНОСТИ

7.1. Внимательно изучите настоящее руководство по эксплуатации и следуйте ему при работе и обслуживании.
7.2. Храните данное руководство по эксплуатации в доступном месте.
7.3. При подключении станции в сеть электропитания удостоверьтесь, что сеть электропитания имеет ЗАЗЕМЛЕНИЕ.
7.4. Отсоедините гидростанцию от сети электропитания после использования, а так же:
- перед перемещением гидростанции с одного места на другое;
- перед выполнением любых ремонтных работ на станции или инструменте;
- перед проверкой или заменой деталей.
7.5. Запрещается перемещать инструмент и станцию за электрокабель или рукав высокого давления.
7.6. Запрещается отсоединять гидростанцию от сети электропитания за электрокабель.
7.7. Запрещается пользоваться гидростанцией необученному персоналу.
7.8. Запрещается использовать гидростанцию, если повреждены:
- элекрокабель;
- рукав высокого давления;
- другие детали.
7.9. Запрещается пользоваться неспециализированным удлинителем.
