Маслостанция МГС 700-0.8П-Э-1 (380В)

Маслостанция с электроприводом является профессиональным оборудованием, предназначенным для совместной работы с гидравлическим цилиндром одностороннего действия с соответствующими параметрами и пружинным возвратом штока.
Однопоточная маслостанция МГС 700-0.8П-Э-1 с педалью используется в качестве привода для опрессовщиков кабелей, пресс-перфораторов, шиногибов, шинорезов, прессов, трубогибов, домкратов и силовых гидроцилиндров с пружинным возвратом штока.
Маслостанция МГС 700-0.8П-Э-1 оснащена электромагнитным распределителем с подключенным к нему рукавом высокого давления, заполненным глицерином манометром со шкалой до 1000бар. Маслостанция работает на гидравлическом масле И-8А.
- Нагнетание и слив масла из рабочей полости гидравлического цилиндра осуществляется с помощью двухсторонней педали подключенной к электромагнитному распределителю. Педаль при необходимости можно заменить на кнопочный тельферный пульт.
При выборе маслостанции обратите внимание, что объём масляного бака маслостанции должен превышать рабочий объём подключенного оборудования минимум на 20-30% для предотвращения попадания воздуха в гидравлическую систему и нагрева масла при работе.
Маслостанция оснащена шестиплунжерным аксиальным насосом:
- 3 плунжера низкого давления для обеспечения высокой производительности (3.2 л/мин) на холостом ходу;
- 3 плунжера меньшего диаметра для создания высокого давления при производительности 0.8 л/мин.
То есть при выдвижении штока гидроцилиндра без нагрузки (на холостом ходу) насос маслостанции обладает значительно большей производительностью - 3.2 л/мин.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ МАСЛОСТАНЦИИ

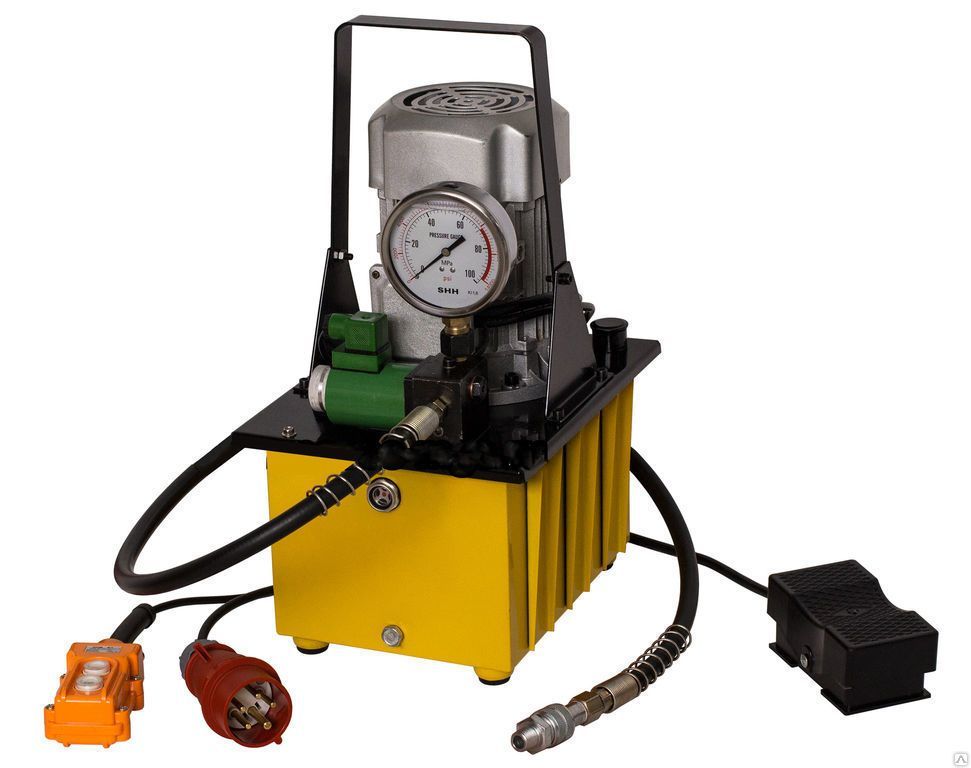

3.1. Маслостанция состоит из масляного бака 1, на крышке которого установлены приводной электродвигатель 2, гидравлический блок управления 3 с электромагнитом 12 и электрическая распределительная коробка 4 (рис.1).
3.2. Масляный бак 1 выполнен в виде сварной герметичной емкости. Крышка с баком скреплены винтами и промазаны герметиком. В верхней части на крышке масляного бака имеется отверстие для заливки масла закрытое пробкой 5. На лицевой стенке бака в верхней части расположено смотровое окошко 6 для контроля уровня масла, а в нижней части сливное отверстие, закрытое пробкой 7. Внутри бака размещен шестиплунжерный аксиальный насос высокого давления с всасывающим фильтром.
3.3. Гидравлический блок управления 3 имеет электромагнитный клапан для сброса давления, манометр 8 для определения гидравлического давления в системе, резьбовое отверстие для подключения рукава высокого давления (РВД) 9 с внутренней конической резьбой 3/8" на выходном конце шланга. Опционально на конце РВД может быть установлено быстроразъемное соединение 14 (БРС). Между гидравлическим блоком управления и РВД установлено стальное прорезиненное уплотнительное кольцо. С левой стороны гидравлического блока управления 3 выступает шестигранная головка обратного клапана, отвечающего за удержание давления в системе. Винты с цилиндрическими головками и медными уплотнительными шайбами заглушают технологические отверстия. Винт с контргайкой на тыльной стороне блока управления является осью язычка клапана сброса давления.
Настройка максимального давления маслостанции:
На лицевой части гидравлического блока управления имеется регулировочный винт 10 с контрвинтом для настройки предельного уровня рабочего давления создаваемого маслостанцией (винт с внутренним шестигранником расположенный под отверстием для подсоединения РВД). Штатно давление маслостанции настроено на 600-700 бар.
Если Ваш гидроцилиндр рассчитан на давление менее 700 бар, то следует уменьшить рабочее давление маслостанции до требуемого уровня, чтобы избежать поломок. Для этого:
1) подсоедините РВД 9 к распределителю 3, используя прорезиненное уплотнительное кольцо;
2) прокачайте масло через в течение 10 секунд, опустив конец РВД в отверстие для заливки масла;
3) отсоедините РВД и заглушите отверстие в распределителе 3 болтом, идущем в комплекте (при отсутствии БРС 14 на РВД 9). Если на РВД установлено БРС, то просто отсоедините ответную часть БРС;
4) включите маслостанцию, нажав на педаль. Давление начнет увеличиваться. Когда стрелка на манометре перестанет двигаться - отпустите педаль;
5) для уменьшения давления – выкручивайте винт 10, контролируя давление по манометру, до тех пор, пока давление не опустится до требуемой величины;
6) для увеличения давления - закручивайте винт. ВНИМАНИЕ!!! При увеличении давления будьте особенно осторожны. Маслостанция не рассчитана на давление более 700 бар. Превышение этого давления может быть причиной поломки маслостанции.
3.4. Электрическая распределительная коробка 4 имеет входной кабель для подключения к сети электропитания и три выходных кабеля к:
- педали (или пульту) управления 11;
- приводному электродвигателю 2;
- электромагниту гидравлического блока управления.
3.5. Педаль управления 11 имеет три позиции:
- "Пуск" маслостанции, когда масло подается под давлением в гидроцилиндр;
- "Стоп" маслостанции (нейтральное положение), когда рабочий инструмент остается под давлением;
- сброс давления (масло под действием пружины или груза на штоке гидроцилиндра сливается в бак насосной станции).
Скорость возврата штока зависит от вязкости масла, усилия возвратной пружины (или веса груза на штоке гидроцилиндра)

4. ПОДГОТОВКА МАСЛОСТАНЦИИ К РАБОТЕ

4.1. Проверьте уровень масла в маслобаке через смотровое окошко 6. Уровень масла должен находиться немного выше средней линии окошка. Если уровень масла ниже нормы – долить его через отверстие закрытое пробкой 5. При работе пробка 5 должна быть приоткрыта для циркуляции воздуха. Если в процессе работы маслостанции пробка будет плотно закрыта, то на крышке бака в области двигателя могут появится масляные подтеки из-за прохождения воздуха из бака через основание двигателя (при сливе масла в бак). Рабочий диапазон температур для эксплуатации станции +5...+45 град.
4.2. Подключите гидроцилиндр к маслостанции через рукав высокого давления.

5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МАСЛОСТАНЦИИ

5.1. В процессе эксплуатации маслостанции может потребоваться произвести очистку масляного сепаратора и маслобака. Масляный фильтр находится внутри бака маслостанции и работает на всасывание. При засорении фильтра расход маслостанции снижается. Если наблюдается падение расхода масла (уменьшение скорости выдвижения штока), то следует проверить состояние масляного фильтра.
5.2. Своевременная замена гидравлического масла продлевает срок службы маслостанции и снижает вероятность засорения масляного фильтра и клапанов. Следует использовать индустриальное масло "ВМГЗ" или аналоги. При использовании более вязкого (густого) гидравлического масла производительность маслостанции снижается, шток гидроцилиндра будет медленнее выдвигаться и возвращаться.
