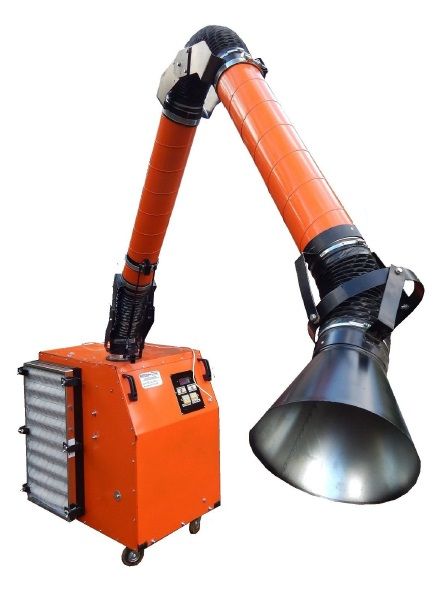

Фильтровентиляционная установка ФВУ-1 СФУ

Фильтровентиляционная установка ФВУ-1СФУ предназначена для очистки воздуха при проведении сварочных, зачистных, шлифовальных и других работ, и рассчитана на обслуживание одного рабочего места. Она состоит из каркаса, выполненного из профильной трубы 30х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением. Отбор воздуха, загрязненного сварочным дымом и аэрозолями производится с помощью поворотно-вытяжного устройства, расположенного на верхней панели ФВУ. Установка оборудована металлическим фильтром грубой очистки, одновременно выполняющем роль искрогасителя и двумя регенерируемыми картриджными фильтрами, осуществляющим задержание частиц сварочного дыма и аэрозоля, расположенным непосредственно после поворотно-вытяжного устройства, но перед центробежным вентилятором. В качестве третьей ступени фильтрации используется многоразовый панельный насыпной угольный фильтр, в который засыпается активированный уголь марки АГ-3. Фильтр состоит из металлического каркаса, который образует рамку, закрытую с обеих сторон мелкоячеистой металлической сеткой. Внутрь рамки засыпается активированный уголь. Активированный уголь, утративший свои свойства, подлежит замене. Насыпные угольный фильтры обладают очень высоким качеством очистки воздуха и способствуют удалению неприятных запахов, фильтрации паров токсичных веществ, газов (кроме газов с низкой молекулярной массой), летучих органических соединений, выхлопных газов и т.д.

Качество такого фильтра значительно выше, срок эксплуатации больше по сравнению с фильтрами, где бумага пропитана угольным порошком.

Доступ к фильтрам осуществляется через герметичные люки, расположенные в правой стенке установки. Необходимое разряжение воздуха создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе установки. Органы управления электрической частью ФВУ расположены на её лицевой панели. Для удобства перемещения, установка оборудована четырьмя поворотными колесными опорами, две из которых оборудованы тормозами.
