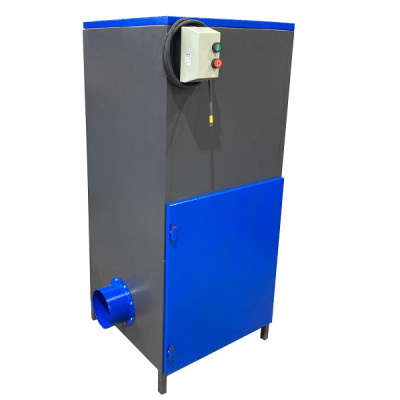

Фильтровентиляционная установка ФВУ-01-02

Фильтровентиляционная установка ФВУ-01-02 предназначена для улавливания мелкодисперсной пыли и очистки воздуха (класс очистки M5) при проведении шлифовальных, зачистных и других работ.

Фильтровентиляционная установка ФВУ-01-02 может использоваться для удаления абразивной мелкой пыли, образующейся в результате резки металла на абразивно-отрезных станках. Позволяет оснащать стационарно рабочие места, где проводятся зачистные работы. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

В комплекте с фланцем ФЛ-02 установка ФВУ-01-02 может использоваться для дополнительной комплектации столов шлифовально-зачистных моделей СШЗ-01, СШЗ-01-02, СШЗ-01-03, СШЗ-01-04, СШЗ-03.

Фильтровентиляционная установка ФВУ-01-02 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, вентилятора, фильтрующих кассет.

Фильтровентиляционная установка ФВУ-01-02 имеет двухступенчатую систему очистки. На первом этапе фильтруемый воздух из зоны работ попадает на плоский кассетный фильтр, производящий грубую очистку, а следующим этапом проходит фильтрацию через карманный фильтр. Кроме фильтров на входном фланце установлен сетчатый искрогаситель, обеспечивающий дополнительную очистку забранной из зоны работ воздушной смеси и очистки ее от крупных частиц.

В нижней части фильтровентиляционной установки ФВУ-01-02 предусмотрен поддон, в котором собираются крупные частицы процесса зачистки. При необходимости или по мере загрязнения необходимо производить очистку поддона от мусора.

С лицевой стороны фильтровентиляционная установка ФВУ-01-02 оборудована дверью для обслуживания фильтров, которая жестко фиксируется специальными прижимными ручками. Фильтры установлены в специальные направляющие, которые обеспечивают жесткую их фиксацию в корпусе установки. Фильтрующие элементы подлежат замене по мере их загрязнения. Дверь установки примыкает к каркасу через уплотнитель, обеспечивающий герметичность.

Выброс отфильтрованного воздуха происходит через решетку, находящуюся на задней стенке установки.

Фильтровентиляционная установка стационарная ФВУ-01-02, устанавливается у рабочего места, где производятся работы. Через круглый фланец на установке при помощи гибкого шланга ПВХ производится соединение с воздуховодом рабочего места.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-01-02 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.
