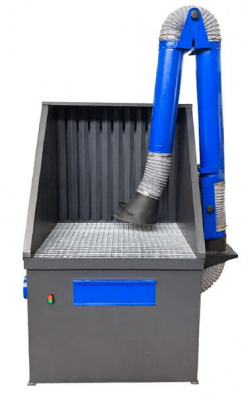

Шлифовально-зачистной стол СШЗ-01-05

Стол шлифовально-зачистной СШЗ-01-05 предназначен для установки на нем изделий при проведении шлифовальных, зачистных и других работ с одновременным удалением из зоны рабочего места мелкой пыли и других продуктов зачистки.

Для удаления вредных веществ с поверхности стол СШЗ-01-05 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2,5 м вокруг него.

Для работы вытяжной системы стол шлифовально-зачистной должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке модели ФВУ-01-02, которая позволяет очищать воздух, удаляемый с поверхности стола, от мелкой пыли.



Стол шлифовально-зачистной СШЗ-01-05 состоит из жесткого сварного каркаса, выполненного из стального уголка, с обшивками из листовой стали, системы воздуховодов со встроенным вентилятором и подъемно-вытяжным устройством (ПВУ).

Рабочая поверхность стола СШЗ-01-05 образована съемными стальными решетками, на которых производятся шлифовальные и зачистные работы. Стальные решетки представляют собой сварную конструкцию, выполненную из стальных фрезерованных пластин. Пластины располагаются с одинаковым шагом, образуя опорную поверхность. Под стальными решетками расположен воздуховод и ящик для сбора мелких отходов и пыли, образующихся в процессе работы.

Удаление газовой смеси и пыли производится через жалюзи, расположенные в передней стенке экрана, и решетку на поверхности стола, или через ПВУ, установленное на боковой стенке стола. Система воздуховодов стола оборудована встроенной заслонкой для регулирования интенсивности отбора воздуха через ПВУ, решетку и жалюзи. Управление заслонкой осуществляется поворотом рукоятки, расположенной на левой боковой стенке.

ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Боковые стенки экрана со звуконепроницаемым материалом снижают уровень шума, возникающего при работе шлифовальной машинки. Открытие боковых стенок экрана позволяет обрабатывать на столе не только малогабаритные, но и длинномерные изделия.

Пульт управления электрооборудованием стола расположен слева под столешницей.
