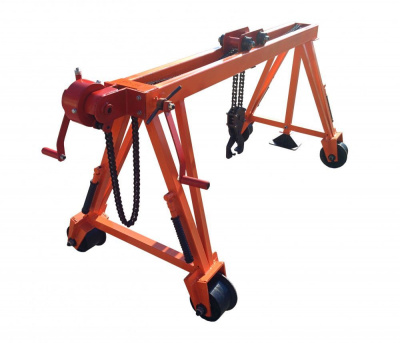

Кран ручной козловой КП-1350Е

КРАН КОЗЛОВОЙ РУЧНОЙ КП 1350 СОСТОИТ ИЗ СЛЕДУЮЩИХ СОСТАВНЫХ УЗЛОВ:

1. рамы козлового крана,
2. 4-х колес,
3. клещей для захвата рельсов,
4. механизма подъёма рельсов,
5. механизма перемещения каретки,
6. пяты для установки крана на грунт.

Сварная рама состоит из двух швеллеров, стоек трубчатого сечения.

Колесо сварной конструкции установлено на оси с подшипниками качения № 60205 по ГОСТ 7242‑81. Для обеспечения электроизоляции между краном и рельсовыми путями на концах осей установлены диэлектрические втулки и шайбы.

Клещи, предназначены для захвата рельса и состоят из двух захватов, подвешенных на подвеске.

Механизм подъёма состоит из планетарного редуктора с аварийным сбросом и фиксацией груза, грузовой цепи.

Механизм перемещения каретки состоит из рукоятки, тормозящего механизма, ведущей и ведомой звездочек и самой каретки. Рукояткой осуществляется перемещение каретки по балкам крана. Фиксация каретки при ее остановке осуществляется с помощью фиксатора.

Выдвижная опора состоит из пяты и направляющей трубы, которая крепится к трубчатой стойке рамы фиксатором.

КАК РАБОТАТЬ КОЗЛОВЫМ РЕЛЬСОВЫМ ПОРТАЛЬНЫМ КРАНОМ КП-1350

Захват рельса производится клещами по центру тяжести последнего, а при подъеме рельса длиной 25 м двумя кранами, клещи устанавливаются в 5–6 м от его концов.

Подъем и опускание рельса производится без рывков плавным вращением рукоятки редуктора в соответствующем направлении. При затруднении перемещения тяговой цепи необходимо остановить вращение рукоятки редуктора и сделать поворот её в обратную сторону во избежание заклинивания всего механизма подъёма. Фиксации груза после его подъёма осуществляется автоматически. Для осуществления аварийного сброса груза необходимо резко повернуть рукоятку редуктора в обратную сторону и отпустить её во избежание травмы.

Перемещение рельса поперек пути производится без рывков плавным вращением рукоятки механизма перемещения тележки, при этом фиксация тележки при ее остановке осуществляется фиксатором рукоятки с упором ее в элементы металлоконструкции рамы крана.

Подъем рельсов ручным козловым краном может производиться с установкой его как на рельсы, так и на балластную призму. Для удержания балок крана в горизонтальной плоскости при работе на обочине, одна стойка крана имеет выдвижную опору.

С помощью кранов можно осуществлять перевозку рельсов со склада к месту укладки, поперечное перемещение рельсов с обочины в путь и с пути на обочину, а также транспортировку старых рельсов к месту складирования.

ПРЕИМУЩЕСТВА ПОРТАЛЬНОГО РУЧНОГО КОЗЛОВОГО КРАНА КП 1350

К основным преимуществам относятся:

• малые вес и размеры;
• низкая цена по сравнению с краном козловым ручным  КР 2;
• грузоподъемность больше на 150 кг относительно аналогов;
• высокая эффективность и маневренность.
• до места ремонта путей кран можно передвигать вручную.
