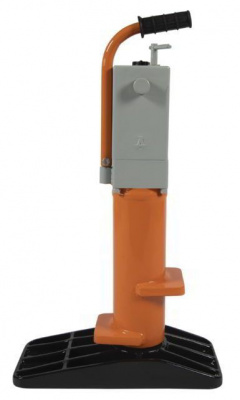

Путевой домкрат ДПГ-10/200

• конструкторская и технологическая эволюция от ПГ-9 до ДПГ-20/175
• прочная и компактная конструкция
• легкий и точный подъем рельсошпальной решетки
• непревзойдённая надёжность
• простота в обращении, съемная рукоятка
• быстрый и безопасный возврат при сбрасывании давления
• качество, проверенное временем
• лучшие цены на путевые домкраты
• надёжный гидравлический насос
• оперативная поставка запасных частей

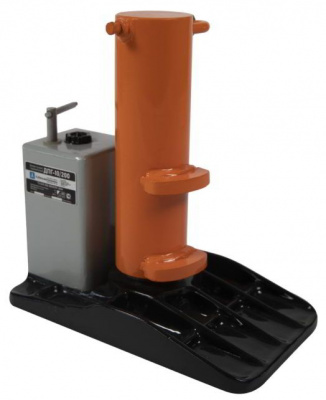

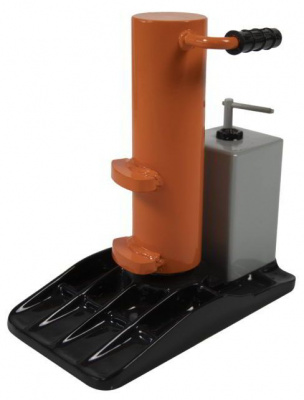

КАК УСТРОЕН ДОМКРАТ ПУТЕВОЙ ГИДРАВЛИЧЕСКИЙ ДПГ 10 200:

1- основание с поршнем; 2- бачок масляный; 3 - пробка для слива масла; 4 - вал гидронасоса; 5 - рукоятка привода гидронасоса; 6 - клапан перепускной; 7 -  клапан-сапун; 8 - ручка; 9 -  гидроцилиндр; 10 - лапа подъемная.

КАК РАБОТАЕТ ДОМКРАТ ПУТЕВОЙ ГИДРАВЛИЧЕСКИЙ ДПГ 10/200:

Грузоподъемность домкрата путевого 10 тонн, он состоит из основания с поршнем , по которому перемещается гидроцилиндр имеющий две подъемные лапы и ручку для переноски гидродомкрата. Внутрь масляного бачка помещен двухплунжерный гидронасос с предохранительным клапаном. На вал гидронасоса надевается съемная приводная рукоятка.  Для сброса давления в гидравлическом цилиндре предусмотрен перепускной клапан. В бачок через отверстие, закрываемое сапуном, заливается рабочая жидкость гидронасоса – минеральное масло. Чистка масла внутри бачка от грязи происходит за счет специального фильтра с  мелкой сеткой и магнитиком.

Подъем гидроцилиндра осуществляется подачей в его полость масла под давлением. Внутри гидравлического цилиндра установлена возвратная пружина, она обеспечивает возврат цилиндра при нормальном давлении. Пробка наверху гидроцилиндра удаляет воздух из его полости.

Для защиты домкрата путевого гидравлического ДПГ от поломки при попытке поднять груз больше 10 тонн, срабатывает предохранительный клапан при давлении превышающем настройки клапана.

1 — основание; 2- гидроцилиндр; 3 — пружина возвратная; 4 — гидропривод; 5 — бачок масляный; 6 — сапун;
7 — рукоятка; 8 — клапан перепускной; 9 — клапан предохранительный.
