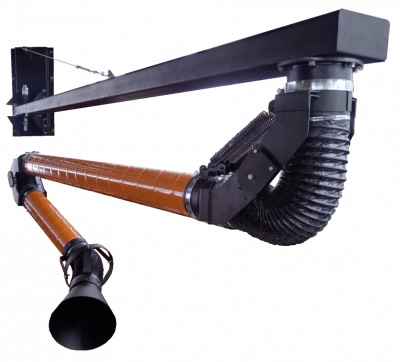

Консольное поворотно-вытяжное устройство КПВУ-3500
Консольно-поворотное вытяжное устройство КПВУ предназначена для улавливания и удаления различных вредных веществ, а так же дыма и пыли, появляющейся на нестационарных рабочих местах, при работе с изделиями, обладающими нестандартными габаритами. Отличительной особенностью данного устройства является широкая зона охвата, определяющаяся суммой двух величин: длиной поворотной консоли и радиусом действия поворотно вытяжного устройства. См. рис.1 и табл.1 А-это длина кронштейна, В – это эффективная длина ПВУ, С – это общая длина устройства, которая отображена в названии.
Конструктивно КПВУ состоит из консоли, крепящейся к вертикальной поверхности анкерными болтами и поворотно-вытяжного устройством ПВУ-Н, обеспечивающую точное позиционирование воздухоприемной воронки над зоной сварки.
|
Длина кронштейна, мм
|
2000 |
|
Эффективная длина ПВУ, мм
|
1500 |
|
Общая длина устройства, мм
|
3500 |
|
Масса, кг
|
55 |
