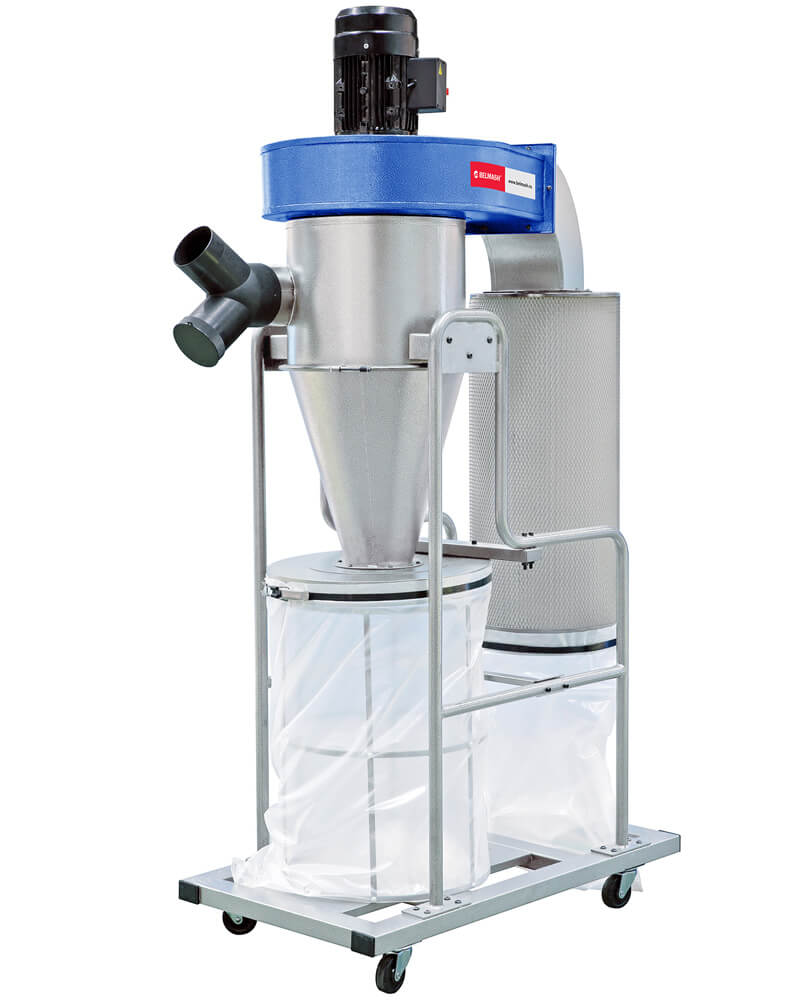

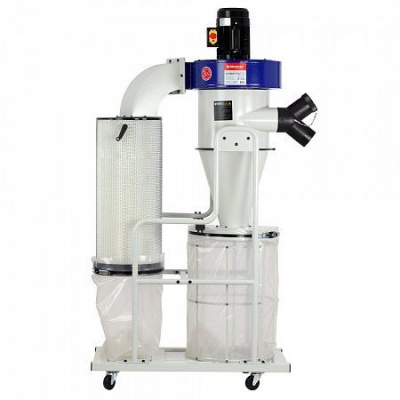

Циклон Belmash CTDC-1.2
Вытяжная установка BELMASH CTDC-1.2 предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Рассчитана на подключение к сети 230 В. Мощность 2200 Вт.
Сначала воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса циклона. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в большой стружкосборник. Это первая ступень очистки. Затем воздух поступает в фильтр-картридж, где за счет прохождения потока через фильтрующий элемент с большой площадью поверхности (3,5 кв. м) происходит окончательная очистка. Мелкие частицы собираются в малом мешке, который крепиться под фильтром. Это вторая ступень очистки.
Очистка фильтра проходит ручным способом, при вращении рукоятки осевшие частицы стряхиваются вниз.
Установка обладает рядом преимуществ:
- Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильно высокой интенсивностью всасывания.
- Раздельный сбор крупных и мелких отходов.
- Адаптер имеет два входных патрубка диаметром по 100 мм каждый.
- Мобильность за счет платформы с поворотными колесами.
- Установка компактна по сравнению с аналогичными в линейке BELMASH с такой же мощностью.
Преимущества
BELMASH CTDC-1.2
![](https://belmash.ru/upload/resize_cache/iblock/548/wfgu066t48roxdxhn2aae0f6qcotcijr/240_240_2/D105A_01%20(1)%20(1).jpg)

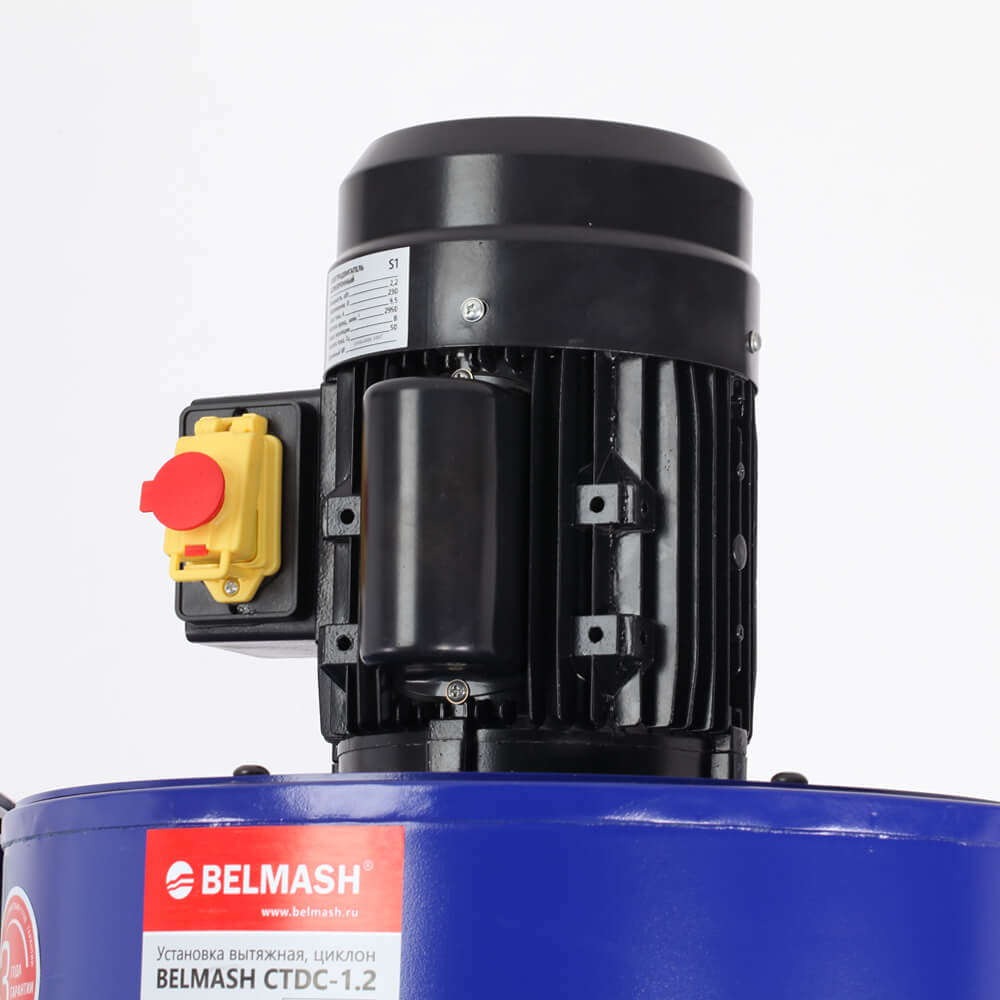

Мощный асинхронный двигатель
Установка оборудована асинхронным электродвигателем мощностью 2200 Вт, в совокупности с большой площадью фильтрующей поверхности и высокой степенью предварительной центробежной очистки воздуха позволяют достигать стабильной интенсивности всасывания 1200 м3/час.
![](https://belmash.ru/upload/resize_cache/iblock/0ff/z8xlrxbs5a1e6ev3ek5th8owvls1n2kf/240_240_2/D105_05.jpg)

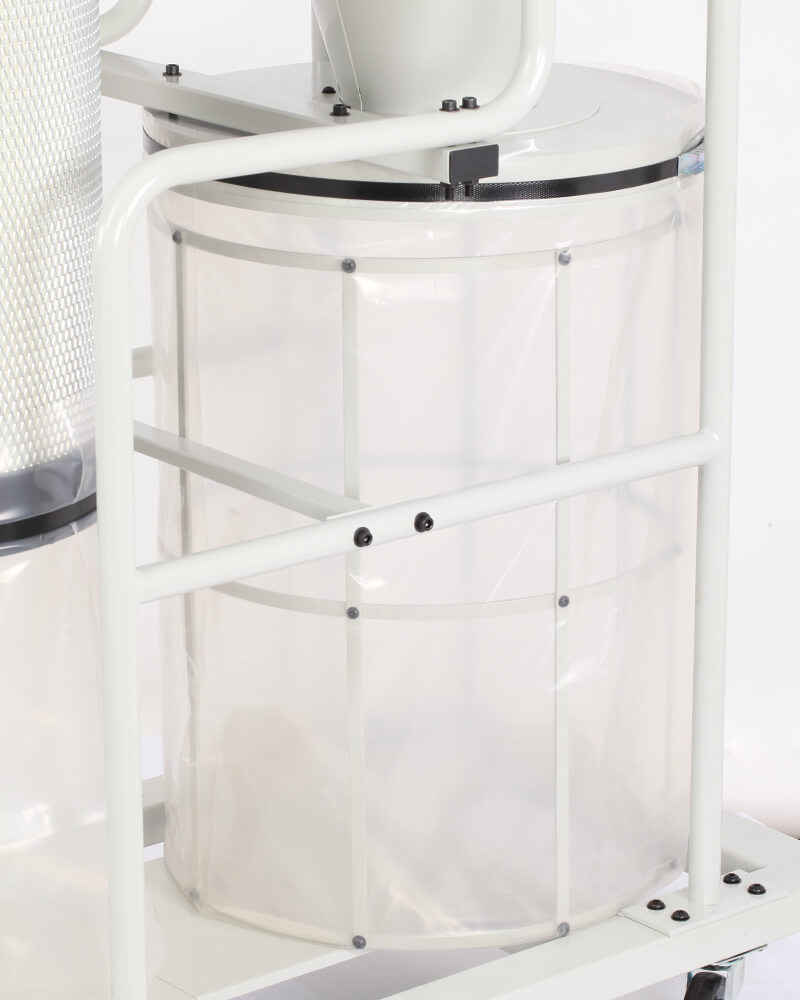

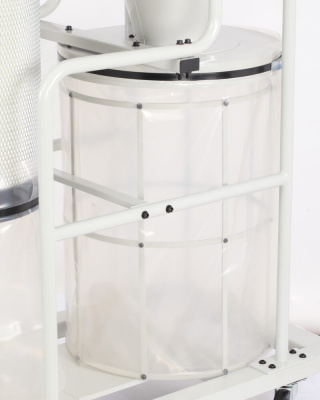

Раздельный сбор крупных и мелких отходов.
Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в большой стружкосборник. Это первая ступень очистки. Затем воздух поступает в фильтр-картридж, где за счет прохождения потока через фильтрующий элемент с большой площадью поверхности (3,5 кв. м) происходит окончательная очистка.
![](https://belmash.ru/upload/resize_cache/iblock/74d/3ubfrugsdluy9ysseowavrubk6iray1a/240_240_2/D105_09.jpg)

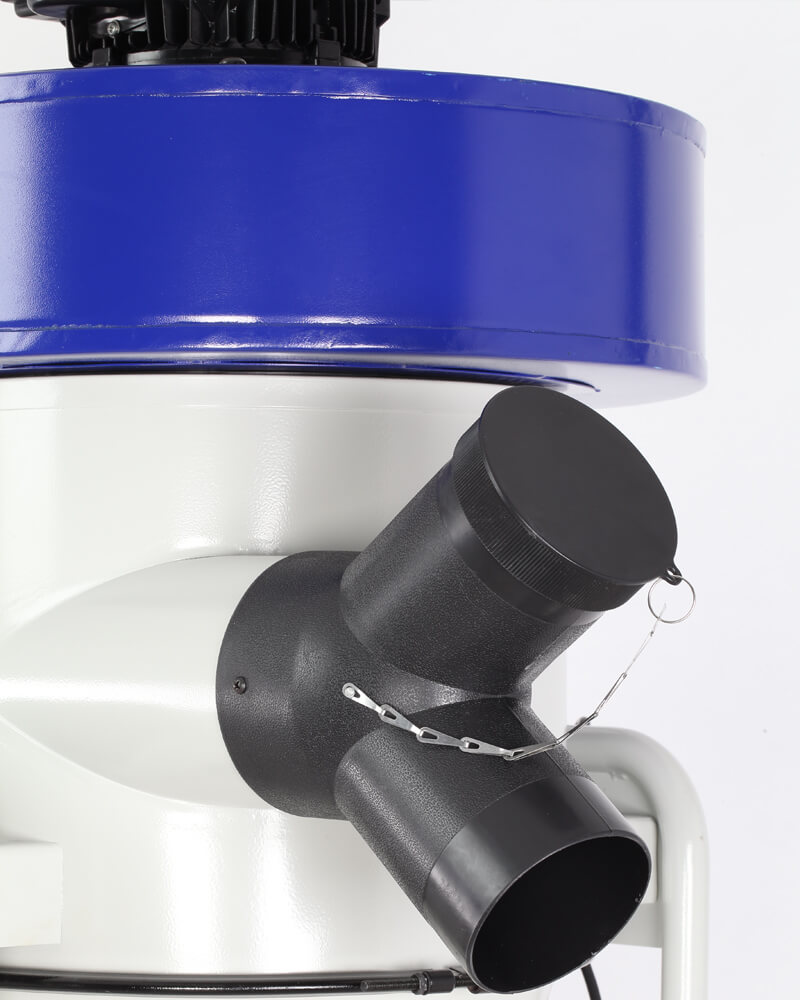

Возможность подключения сразу двух станков
Установка оборудована адаптером, который имеет два входных патрубка диаметром по 100 мм каждый.
![](https://belmash.ru/upload/resize_cache/iblock/f19/e5p7iendplbhr4g80zzo2o9hrp4lng2m/240_240_2/D105_11.jpg)
Простота перемещения
Мобильность за счет платформы с поворотными колесами.
Производительность, м³/ч
|
1200 |
Частота вращения двигателя, об/мин
|
2950 |
Мощность электродвигателя вентилятора, кВт
|
2.2 |
Сопротивление, Па
|
2600 |
Габаритные размеры, мм
|
1132 × 575 × 1930 |
Масса, кг
|
85 |
1
Фильтр-картридж
1
Руководство по эксплуатации
1
Комплект ключей
1
Комплект крепежа
1
Колесо поворотное
4
Адаптер входного патрубка с крышкой
1
Зажим стружкосборника малого
1
Зажим стружкосборника большого
1
Мешок-стружкосборник малый
1
Мешок-стружкосборник большой
1
Рукоятка для стряхивания
1
Планка соединительная
8
Зажим корпуса циклона
1
Кольцо соединительное
3
Основание (для крепления большого мешка)
1
Заглушка трубки соединительной
2
Трубка соединительная
1
Опора поперечная
1
Стойка
2
Заглушки платформы
4
Платформа установки
4
Прокладка патрубка соединительного
2
Патрубок соединительный
1
Упаковка
3
