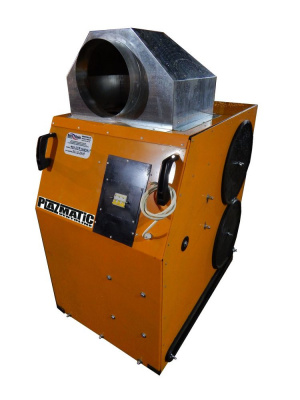

Фильтровентиляционная установка Плазматик 3500 СФ

Фильтровентиляционная установка ПЛАЗМАТИК 3500 СФ рассчитана на обслуживание порталов термической резки металла, зачистных рабочих зон или двух рабочих мест сварщика.

Установка состоит из каркаса, выполненного из профильной трубы 30х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Удаление загрязненного воздуха осуществляется через патрубок диаметром 250 мм, расположенным в верхней части установки.

В процессе монтажа фильтровентиляционной установки патрубок соединяется с воздуховодом, ведущим непосредственно к зонам дымоудаления.

Установка оборудована металлическим фильтром грубой очистки, одновременно выполняющим функции искрогасителя и сменными картриджными фильтрами, осуществляющими задержание частиц дыма и аэрозоля, образующихся в результате термической резки металла. Доступ к фильтрам осуществляется через герметичные люки, расположенный в правой стенке установки. Там же, в правой стенке установки, расположена герметичная крышка выдвижного поддона для сбора окалины.

Необходимое разряжение воздуха создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе установки.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования, а также уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 60 дБА.

Органы управления электрической частью установки расположены на её лицевой панели. Для удобства перемещения, установка оборудована четырьмя поворотными колесными опорами, две из которых оборудованы тормозами.
