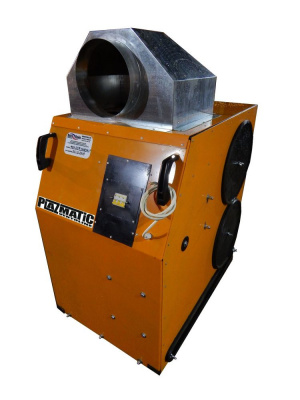

Фильтровентиляционная установка Плазматик 3500 Р

Фильтровентиляционная установка ПЛАЗМАТИК 3500 Р рассчитана на обслуживание порталов термической резки металла, зачистных рабочих зон или двух рабочих мест сварщика.

ФВУ состоит из каркаса, выполненного из профильной трубы 30х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Удаление загрязненного воздуха осуществляется через патрубок диаметром 250 мм, расположенным в верхней части установки.

В процессе монтажа фильтровентиляционной установки патрубок соединяется с воздуховодом, ведущим непосредственно к зонам дымоудаления.

Установка оборудована металлическим фильтром грубой очистки, одновременно выполняющем роль искрогасителя и двумя регенерируемыми картриджными фильтрами, осуществляющими задержание частиц дыма и аэрозоля, образующихся в результате термической резки металла.

ФВУ оборудована системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подводится от цеховой магистрали через влагомаслоотделитель в ресивер, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром, осыпаются в поддон, расположенный в самом низу ФВУ. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к фильтру осуществляется через герметичный люк, расположенный в правой стенке установки.

Необходимое разряжение воздуха создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе установки.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования, а также уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 60 дБА.

Органы управления электрической частью ФВУ расположены на её лицевой панели. Для удобства перемещения, установка оборудована четырьмя поворотными колесными опорами, две из которых оборудованы тормозами.
