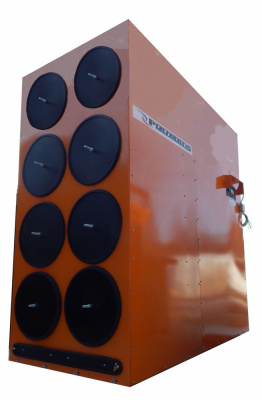

Фильтровентиляционная установка ПЛАЗМАТИК 16000К

Фильтровентиляционная установка «ПЛАЗМАТИК 16000 К» рассчитана на обслуживание порталов термической резки металла, зачистных рабочих зон или десяти рабочих мест сварщика. Она состоит из каркаса, выполненного из профильной трубы 30х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Удаление загрязненного воздуха осуществляется через патрубок диаметром 630 мм, расположенным в верхней части установки.

В процессе монтажа фильтровентиляционной установки патрубок соединяется с воздуховодом, ведущим непосредственно к зонам дымоудаления.

Установка оборудована металлическим фильтром грубой очистки, одновременно выполняющем роль искрогасителя и четырьмя регенерируемыми картриджными фильтрами, осуществляющими задержание частиц дыма и аэрозоля, образующихся в результате термической резки металла.

ФВУ оборудована системой очистки фильтров с помощью сжатого воздуха. Сжатый воздух подводится от встроенного компрессора через влагомаслоотделитель в ресивер, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром, осыпаются в поддон, расположенный в самом низу ФВУ. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к фильтру осуществляется через герметичные люки, расположенный в торцевой стенке установки.

Необходимое разряжение воздуха создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе установки.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования, а также уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 70 дБА.

Органы управления электрической частью ФВУ расположены на её боковой панели.
