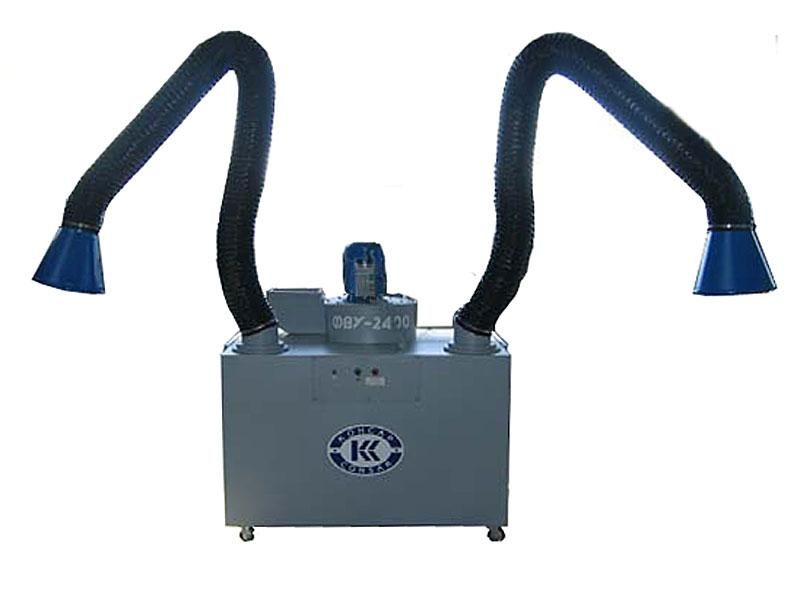

Фильтровентиляционная установка ФВУ-2400
Установка ФВУ-2400 предназначена для удаления и очистки воздуха от сварочного аэрозоля, газов и мелкодисперсных аэрозолях, выделяющихся при различных технологических процессах.
Установка выпускается в двух исполнениях, с поворотным устройством - модель ФВУ-2400, и без поворотного устройства - модель ФВУ-2400-101 .
ОСОБЕННОСТИ
В установке ФВУ-2400 использован принцип осаждения аэрозолей на электростатическом фильтре, что позволяет достигать высокой степени очистки воздуха и возвращать его в рабочее помещение.
ПРИНЦИП РАБОТЫ ФВУ-2400
В электростатическом фильтре ФВУ использована трехступенчатая система очистки загрязненного воздуха. Загрязненный воздух, пройдя через систему фильтров:
- 1 -я ступень – фильтр грубой очистки;
- 2 -я ступень – электростатический фильтр;
- 3 –я ступень – химический фильтр.
Химический фильтр производит очистку воздуха от газов CO, NOX,HF, О3.
КОНСТРУКЦИЯ ФВУ-2400
Конструктивно установка ФВУ-2400 состоит из двух воздуховодов, закрепленных на двух поворотных узлах, вентилятора, фильтра грубой очистки, электростатического фильтра, выполненных в едином корпусе. Воздуховоды закреплены на шарнирно-поворотных механизмах и вращаются вокруг своей оси на 360°, что позволяет зафиксировать воздухозаборные воронки в любом пространственном положении обслуживаемых зон. Радиус действия одного поворотного устройства 2 м.
Установка ФВУ-2400 оборудована автоматической системой контроля запыленности электростата с подачей светового сигнала.
Отличительной особенностью конструкции установки ФВУ-2400 является возможность очистки электростатического фильтра «в сухую». Установка ФВУ-2400 является стационарной установкой и предназначена для обслуживания 2-х сварочных постов.
Производительность вентилятора, м3/час
|
2400 |
Мощность электродвигателя вентилятора, кВт
|
2,2 |
Габаритные размеры, мм
|
1280х890х1290 |
Масса, кг
|
330 |
КОМПЛЕКТ ПОСТАВКИ
- Фильтр грубой очистки - 2шт.
- Электростатический фильтр - 2шт.
- Фильтр химической очистки - 2шт.
- Вентилятор - 1шт.
- Поворотное устройство, L= 2м - 2шт.
ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА
- Фильтр грубой очистки
- Фильтр химической очистки
