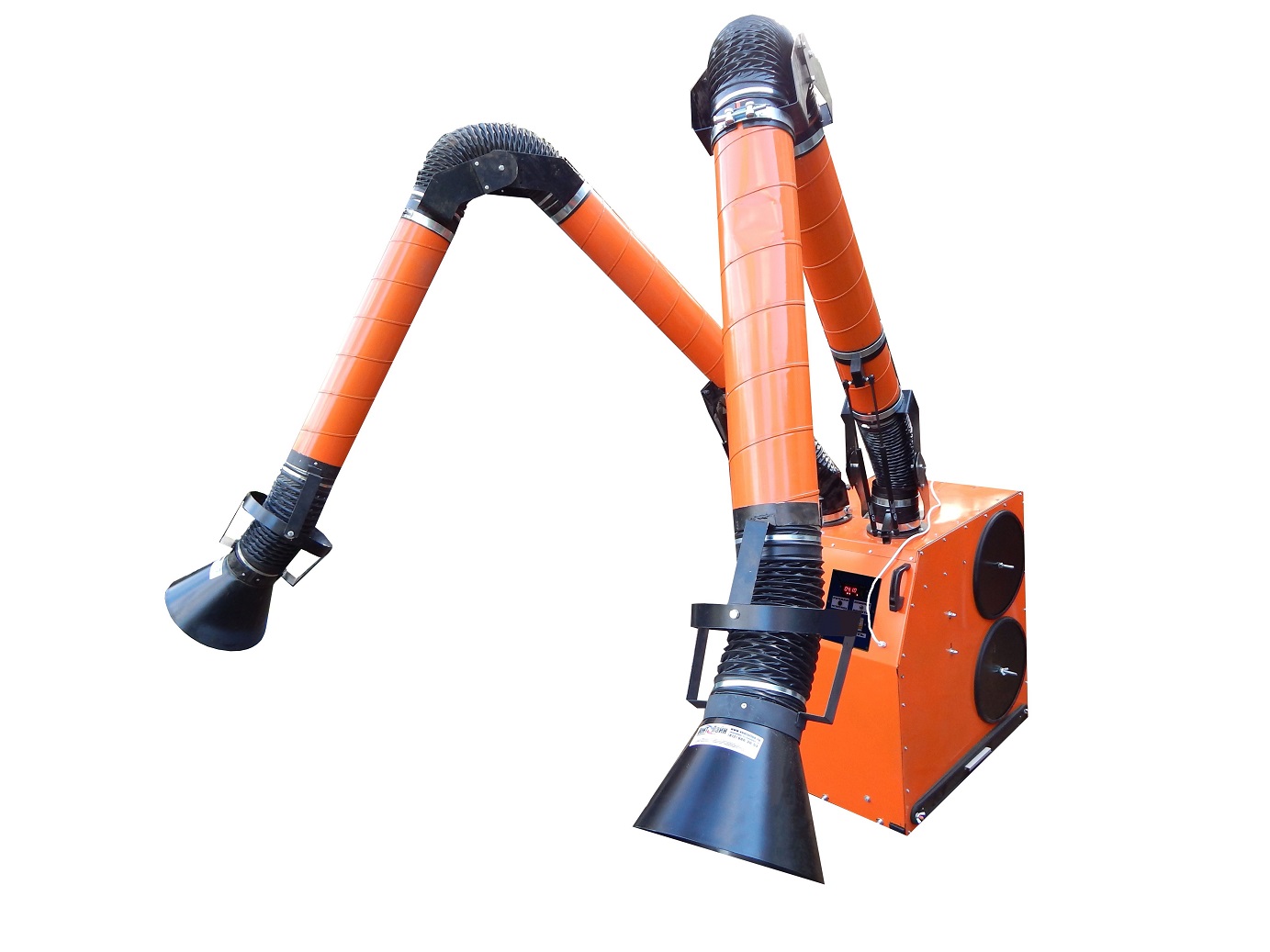

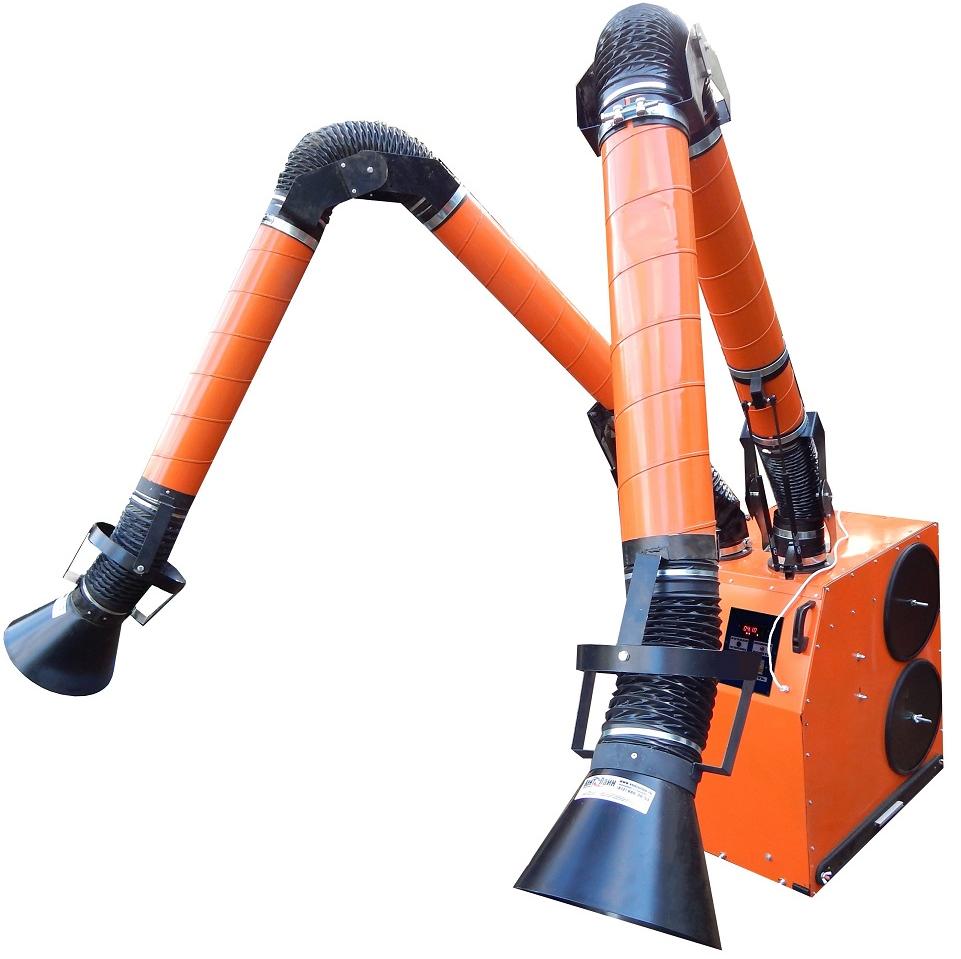

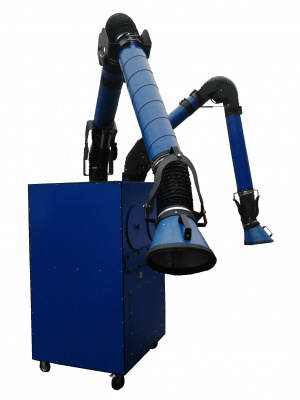

Фильтровентиляционная установка ФВУ-2 Р

Фильтровентиляционная установка ФВУ-2 Р предназначена для удаления загрязненного воздуха из зоны сварки, шлифовки, лазерной и плазменной резки и его последующей очистки. Установка оснащена двумя поворотно-вытяжными устройствами и рассчитана на одновременное обслуживание двух рабочих мест.

Фильтровентиляционная установка ФВУ-2 Р состоит из корпуса, к верхней части которого крепится поворотно-вытяжное устройство, через которое осуществляется забор загрязненного воздуха из зоны сварки. Радиус действия ПВУ обычно составляет 2,5 м., но по желанию Заказчика этот параметр может меняться в ту или иную сторону. ПВУ снабжена собственным искрогасителем.

Фильтровентиляционная установка имеет две степени очистки. Загрязненный воздух, удаляемый через ПВУ проходит вначале через металлический предфильтр, одновременно выполняющий функцию искрогасителя, затем поступает в картриджный фильтр, находящийся так же в верхней части ФВУ-2 Р. Картриджный фильтр, установлен внутри устройства на специальных направляющих, что существенно облегчает его замену. Смена картриджного фильтра осуществляется через люк круглой формы, края которого снабжены резиновым уплотнителем для создания герметичности. Регенерация, т.е. очистка картриджного фильтра осуществляется с помощью сжатого воздуха, подаваемого по цеховой магистрали. Сжатый воздух, пройдя встроенный влагомаслоотделитель, попадает в ресиверы, где находится под давлением. Ресиверы заперты электромеханическими соленоидными клапанами, которые при открытии создают короткий, резкий воздушный импульс, встряхивающий оболочку фильтра. Твердые частицы, отделившиеся от фильтра в процессе очистки оседают в поддоне, расположенном в центральной части установки. Извлечение поддона осуществляется через люк прямоугольной формы, края которого снабжены резиновым уплотнителем для осуществления герметичности системы. Управление соленоидными клапанами может осуществляться как в ручном, так и в автоматическом режиме, по желанию Заказчика.

В нижней части устройства находится вентилятор, который создает разряжение необходимое для работы оборудования. По желанию Заказчика в цепь питания вентилятора может быть установлен частотный преобразователь, с помощью которого меняются обороты вентилятора и, соответственно, производительность всей системы. Преимущество этой опции в том, что при уменьшении числа оборотов вентилятора, уменьшается уровень шума, а производительность установки такова, что ее далеко не всегда нужно включать на полную мощность.

Корпус фильтровентиляционной установки, для удобства ее перемещения, оборудован четырьмя колесными опорами.
