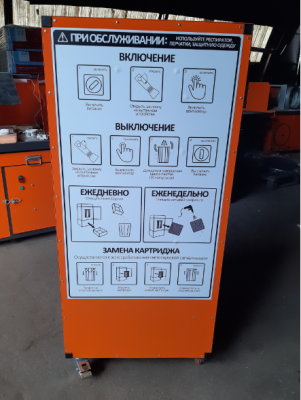

Фильтровентиляционная установка ФВУ-1200

Фильтровентиляционная установка ФВУ-1200 предназначена для удаления загрязненного воздуха из зоны сварки, шлифовки, лазерной и плазменной резки и его последующей очистки.

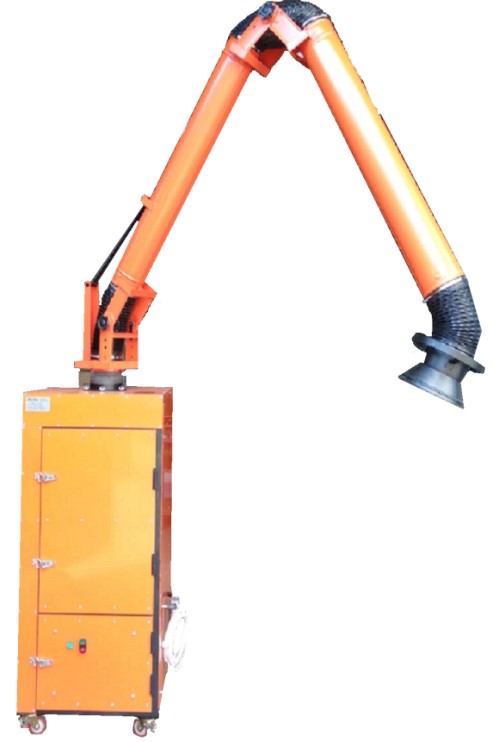

ФВУ состоит из корпуса, к верхней части которого крепится поворотно-вытяжное устройство, через которое осуществляется забор загрязненного воздуха из зоны сварки. Возможен вариант установки поворотно-вытяжного устройства на стену, с подключением к установке гибким рукавом. Радиус действия ПВУ обычно составляет 2,0 м., но по желанию Заказчика этот параметр может меняться в ту или иную сторону. ПВУ снабжена собственным искрогасителем.

Фильтровентиляционная установка имеет две степени очистки. Загрязненный воздух, удаляемый через ПВУ проходит вначале через металлический предфильтр, одновременно выполняющий функцию искрогасителя, затем поступает в картриджный фильтр, находящийся так же в верхней части ФВУ. Картриджный фильтр, установлен внутри устройства на специальных направляющих, что существенно облегчает его замену. Смена картриджного фильтра осуществляется через дверцу в передней части фильтра..

Регенерация, т.е. очистка картриджного фильтра осуществляется с помощью сжатого воздуха, создаваемого с помощью встроенного без масляного компрессора. Сжатый воздух, подаваемый из компрессора, попадает в ресивер, где находится под давлением. Ресивер заперт электромеханическим соленоидным клапаном, который при открытии создаёт короткий, резкий воздушный импульс, встряхивающий оболочку фильтра. Твердые частицы, отделившиеся от фильтра в процессе очистки, оседают в поддоне, расположенном в отсеке с фильтром.

При падении давления в системе, встроенный компрессор включается автоматически. Управление соленоидными клапанами может осуществляться как в ручном, так и в автоматическом режиме, по желанию Заказчика. В нижней части устройства находится вентилятор, который создает разряжение необходимое для работы оборудования. По желанию Заказчика в цепь питания вентилятора может быть установлен частотный преобразователь, с помощью которого меняются обороты вентилятора и, соответственно, производительность всей системы. Преимущество этой опции в том, что при уменьшении числа оборотов вентилятора, уменьшается уровень шума, а производительность установки такова, что ее далеко не всегда нужно включать на полную мощность. Корпус фильтровентиляционной установки, для удобства ее перемещения, оборудован четырьмя колесными опорами.

При падении давления в системе, встроенный компрессор включается автоматически. Управление соленоидными клапанами может осуществляться как в ручном, так и в автоматическом режиме, по желанию Заказчика. В нижней части устройства находится вентилятор, который создает разряжение необходимое для работы оборудования. По желанию Заказчика в цепь питания вентилятора может быть установлен частотный преобразователь, с помощью которого меняются обороты вентилятора и, соответственно, производительность всей системы. Преимущество этой опции в том, что при уменьшении числа оборотов вентилятора, уменьшается уровень шума, а производительность установки такова, что ее далеко не всегда нужно включать на полную мощность. Корпус фильтровентиляционной установки, для удобства ее перемещения, оборудован четырьмя колесными опорами.
