Фильтровентиляционная установка ФВУ-04 исп.2

Фильтровентиляционная установка ФВУ-04 исп.2 предназначена для улавливания и очистки воздуха от аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при плазменной и лазерной резке конструкционных и углеродистых сталей. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Вентиляционная система данной модели фильтровентиляционной установки оборудована четырьмя встроенными фильтрами с системой самоочистки.

Пневматическая система очистки фильтрующих кассет установки выполнена с использованием современной высокотехнологичной пневмоаппаратуры, что обеспечивает высокую надежность системы и облегчает обслуживание изделия.

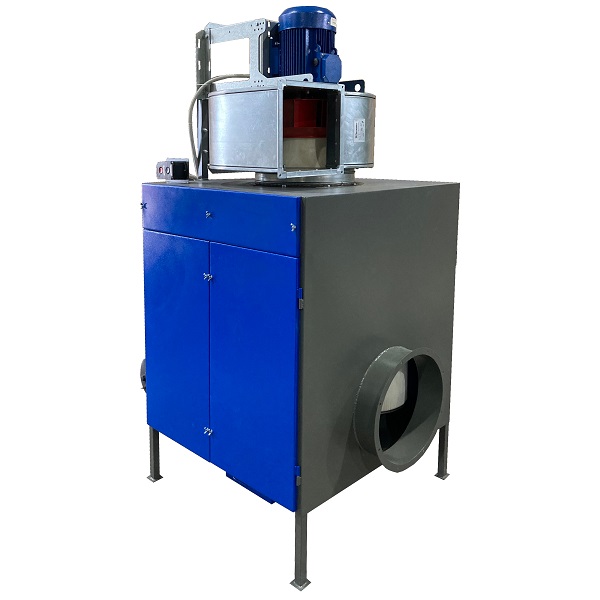

Фильтровентиляционная установка ФВУ-04 исп.2 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, вентилятора, фильтрующих кассет.

Воздушно-газовая смесь, образующаяся в процессе резки, через входной фланец поступает в камеру, где расположены фильтрующие кассеты. Проходя через фильтрующий материал кассет, пыль оседает на поверхность материала, а очищенный воздух проходит через вентилятор, установленный в верхней части установки, и выбрасывается через патрубок вентилятора.

Очистка фильтрующих кассет происходит при продувке их внутренней полости сжатым воздухом, для чего в системе установлены клапаны и ресивер. Управление системой очистки осуществляться в автоматическом режиме. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник, расположенный в нижней части установки

Для нормального функционирования, система очистки фильтров требует подключения к внешней пневматической системе с рабочим давлением не менее 4 атм.

С двух сторон фильтровентиляционная установка ФВУ-04 исп.2 оборудована дверями для обслуживания фильтров, которые жестко фиксируются специальными прижимными ручками. Все открывающиеся элементы установки (двери, пылесборник) примыкают к каркасу через уплотнитель, обеспечивающий герметичность.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-04 исп.2 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.
