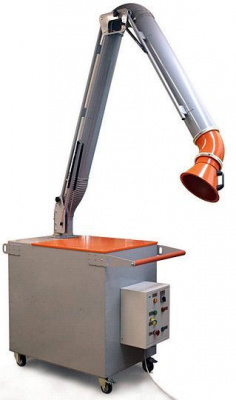

Фильтровентиляционная установка АС 2600 АВ
Наличие уточняйте
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Передвижные фильтровентиляционные агрегаты (ФВА) предназначены для удаления загрязненного воздуха непосредственно от источника загрязнений, образующегося в ходе технологических процессов и очистки механическим фильтром перед выбросом в окружающее пространство.
Данная модель ФВА включает в свой состав два подъёмно-поворотных вытяжных устройства (в дальнейшем – ГВР).
ФВА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды +5…+40 oС.
ФВА состоит из фильтровентиляторного блока (1) и подъёмно–поворотных вытяжных устройств (2).
Фильтровентиляторный блок включает в себя:
Отсасываемый воздух попадает в ФВА через воронку (3) ВУ, проходит через предварительную пылеосадительную камеру (14), где остаются наиболее крупные загрязняющие фракции, проходит через искрогаситель (10), выполняющий и функцию фильтра грубой очистки, фильтр тонкой очистки, вентилятор, фильтр- глушитель и выбрасывается через воздухораспределительную решетку в окружающее пространство. Воздухораспределительная решетка отклоняет поток воздуха на некоторый угол (около 30 градусов).
Данная модель ФВА включает в свой состав два подъёмно-поворотных вытяжных устройства (в дальнейшем – ГВР).
ФВА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды +5…+40 oС.
ФВА состоит из фильтровентиляторного блока (1) и подъёмно–поворотных вытяжных устройств (2).
Фильтровентиляторный блок включает в себя:
|
|
Блок управления (6) установлен на корпусе ФВА. В блоке управления расположены органы управления ФВА, контрольные и сигнальные световые индикаторы. Органы управления состоят из общего выключателя, автоматического выключателя, реле времени, кнопки запуска вентилятора, кнопки останова вентилятора, кнопки ручной подачи команды очистки фильтроэлемента.
Световые индикаторы указывают на состояние системы управления:
- "СЕТЬ"- общее электропитание ФВА включено;
- "ВЕНТИЛЯТОР"- электропитание вентилятора включено;
- "ЗАГРЯЗНЕНИЕ ФИЛЬТРА"- перепад давления на фильтроэлементе больше предельного и фильтроэлемент необходимо заменить.
Характеристики
|
Производительность вентилятора, м3/час
|
2600 |
|
Мощность электродвигателя вентилятора, кВт
|
1,5 |
|
Габаритные размеры, мм
|
1070х730х990 |
|
Масса, кг
|
115 |
