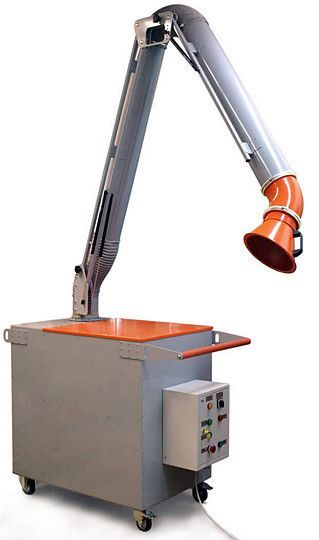

Фильтровентиляционная установка АС 2200 АВ

Наличие уточняйте

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание
Характеристики

Описание

Передвижные фильтровентиляционные агрегаты (ФВА) предназначены для удаления загрязненного воздуха непосредственно от источника загрязнений, образующегося в ходе технологических процессов и очистки механическим фильтром перед выбросом в окружающее пространство.

Данная модель ФВА включает в свой состав два подъёмно-поворотных вытяжных устройства (в дальнейшем – ГВР).

ФВА предназначен для эксплуатации в условиях умеренного климата, категории размещения 3 по ГОСТ 15150-69 и температуре окружающей среды +5…+40 oС.

ФВА состоит из фильтровентиляторного блока (1) и подъёмно–поворотных вытяжных устройств (2).

Фильтровентиляторный блок включает в себя:

входной патрубок с элементами для крепления вытяжных устройств;
предварительную пылеосадительную камеру (14);
искрогаситель (10);
фильтрующий элемент тонкой очистки(9);
крышку фильтроэлемента;
сопловой блок системы регенерации;
съемную панель (12);

элементы системы контроля за степенью загрязненности фильтрующего элемента;
вентилятор радиальный;
воздухораспределительную решетку;
ресивер сжатого воздуха;
бункер-накопитель (8);
быстродействующий импульсный электропневмоклапан (11);
пневмоарматуру системы регенерации фильтроэлемента.

Отсасываемый воздух попадает в ФВА через воронку (3) ВУ, проходит через предварительную пылеосадительную камеру (14), где остаются наиболее крупные загрязняющие фракции, проходит через искрогаситель (10), выполняющий и функцию фильтра грубой очистки, фильтр тонкой очистки, вентилятор, фильтр- глушитель и выбрасывается через воздухораспределительную решетку в окружающее пространство. Воздухораспределительная решетка отклоняет поток воздуха на некоторый угол (около 30 градусов).

Блок управления (6) установлен на корпусе ФВА. В блоке управления расположены органы управления ФВА, контрольные и сигнальные световые индикаторы. Органы управления состоят из общего выключателя, автоматического выключателя, реле времени, кнопки запуска вентилятора, кнопки останова вентилятора, кнопки ручной подачи команды очистки фильтроэлемента.

Световые индикаторы указывают на состояние системы управления:

"СЕТЬ"- общее электропитание ФВА включено;
"ВЕНТИЛЯТОР"- электропитание вентилятора включено;
"ЗАГРЯЗНЕНИЕ ФИЛЬТРА"- перепад давления на фильтроэлементе больше предельного и фильтроэлемент необходимо заменить.

Характеристики

Производительность вентилятора, м3/час	2000
Мощность электродвигателя вентилятора, кВт	1,1
Габаритные размеры, мм	1070х730х990
Масса, кг	110
