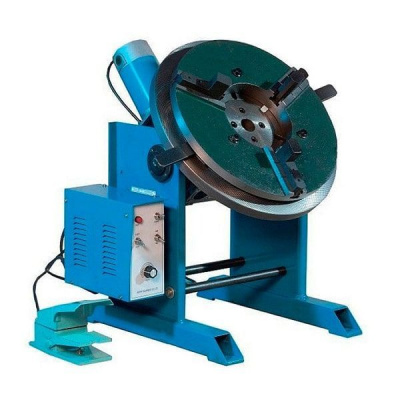

Сварочный позиционер СВУ-02/2
Вращатель сварочный универсальный СВУ-02/2 позволяет устанавливать изделие в наиболее удобное положение за счёт регулируемого угла наклона планшайбы до 90° и вращать изделие со сварочной скоростью.
Сварочный вращатель состоит из рамы, механизма вращения, механизма поворота, шкафа управления.
Вращение планшайбы осуществляется от трехфазного асинхронного электродвигателя переменного тока.
Планшайба вращателя сварочного выполнена из стального листа, четыре Т-образных паза служат для установки сборочных и прижимных приспособлений.
Стол может вращаться в любом направлении. Эксцентричность зависит от нагрузки: чем меньше нагрузка, тем больше эксцентричность.
Стол может быть наклонен в диапазоне 0°-90°. Расстояние от центра тяжести нагрузки до стола зависит от нагрузки: чем меньше нагрузка, тем больше расстояние до центра тяжести.
Панель управления снабжена переключателями направления поворота, остановки и регулировки скорости вращения. Скорость поворота регулируется при помощи частотного преобразователя. Угол наклона планшайбы осуществляется вручную при помощи рукоятки механизма наклона и составляет 0°-90°. Предельные значения наклона контролируются ограничителями хода.
|
Горизонтальная грузоподъёмность, кг
|
300 |
|
Диаметр рабочего стола, мм
|
450 |
|
Потребляемая мощность, кВт
|
0,18 |
|
Габаритные размеры, мм
|
660х770х795 |
|
Масса, кг
|
140 |
