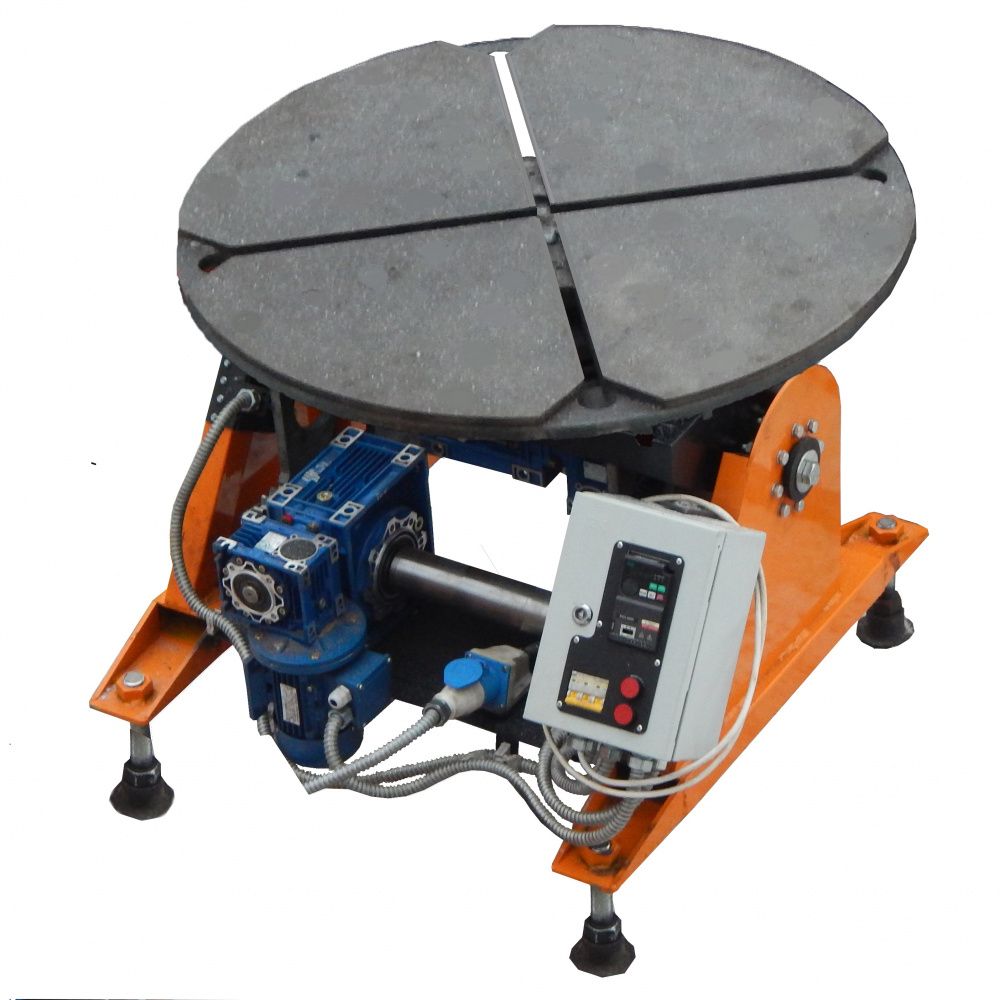

Сварочный позиционер СВУ-01 исп.2
Вращатель сварочный универсальный СВУ-01 исп. 2 позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.
Надежные червячные и шестеренчатые редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.
Планшайба сварочного вращателя представляет собой цельнолитую механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 650 мм и толщиной 30 мм, изготовленную из серого чугуна. Использование для планшайбы такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. Четыре Т-образных паза, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.
Для удобства управления сварочный манипулятор оборудован выносным пультом и педалью, а также цифровым индикатором скорости вращения планшайбы. Управление наклоном планшайбы производится с помощью пульта, управление поворотом планшайбы может осуществляться как с помощью пульта, так и с помощью педали.
Дополнительно сварочные вращатели могут комплектоваться комплектами прижимов КП-01 для крепления свариваемых изделий к планшайбе вращателя, а также различными сварочными приспособлениями, которые крепятся к планшайбе вращателя с помощью болтов БС-01, БС-02, БС-03, БС-04.
|
Горизонтальная грузоподъёмность, кг
|
500 |
|
Диаметр рабочего стола, мм
|
650 |
|
Потребляемая мощность, кВт
|
0,75 |
|
Габаритные размеры, мм
|
875х1030х785 |
|
Масса, кг
|
237 |
