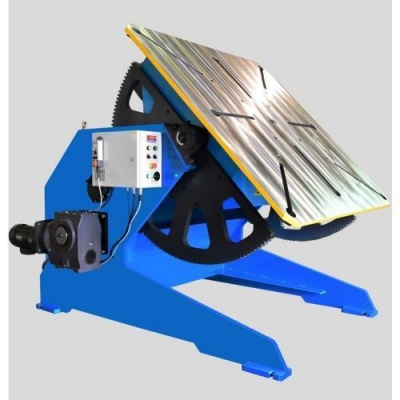

Сварочный позиционер СВУ-01-02
Вращатель сварочный универсальный СВУ-01-02 предназначен для установки свариваемых деталей в положение удобное для проведения сварочных работ за счет их наклона и вращения изделий со сварочной скоростью при автоматической, полуавтоматической и электродуговой сварке. Позиционер сварочный особенно удобно использовать при сварке труб и изделий цилиндрической формы.
Планшайба вращателя сварочного представляет собой восьмигранную стальную плиту с отверстиями диаметром 26 мм, в которые устанавливаются специальные быстросъемные болты БС-01, служащие для крепления сборочных приспособлений. На поверхность столешницы также нанесены риски шагом 100 мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий, повышает точность и качество сборки.
Поворот планшайбы на 360 градусов и угол наклона 0-135 град. позволяют установить свариваемые изделия в удобное положение для выполнения сварочных работ. Надежные червячные редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.
|
Горизонтальная грузоподъёмность, кг
|
500 |
|
Диаметр рабочего стола, мм
|
650 |
|
Потребляемая мощность, кВт
|
0,75 |
|
Габаритные размеры, мм
|
875х1030х775 |
|
Масса, кг
|
217 |
