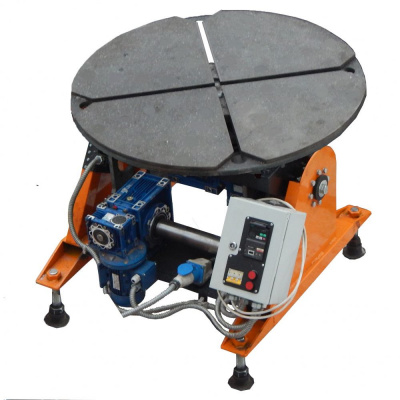

Сварочный позиционер СВУ-01
Вращатель сварочный универсальный СВУ-01 позволяет устанавливать изделие в наиболее удобное положение за счет регулируемого угла наклона планшайбы до 135° и вращать изделие со сварочной скоростью.
Надежные червячные и шестеренчатые редукторы обеспечивают бесперебойную работу и минимальный люфт узла вращения.
Планшайба сварочного вращателя представляет собой цельнолитую механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 650мм и толщиной 30мм, изготовленную из серого чугуна. Использование для планшайбы такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. Четыре Т-образных паза, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений. Сварочный вращатель СВУ-01 может дополнительно комплектоваться прижимами для крепления свариваемых изделий к планшайбе.
Для удобства управления сварочный манипулятор оборудован выносным пультом и цифровым индикатором скорости вращения планшайбы.
|
Горизонтальная грузоподъёмность, кг
|
500 |
|
Диаметр рабочего стола, мм
|
650 |
|
Потребляемая мощность, кВт
|
0,75 |
|
Габаритные размеры, мм
|
875х1030х785 |
|
Масса, кг
|
232 |
