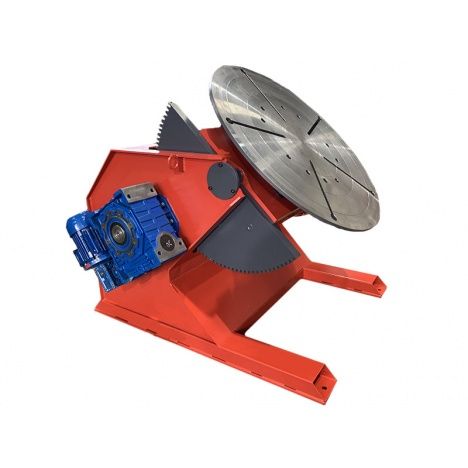

Сварочный позиционер ГРП-T-500

Сварочные позиционеры серии ГРП-Т предназначены для установки свариваемой металлоконструкции в положение удобное для проведения сварочных работ и вращения с заданной скоростью при изготовлении кольцевых швов.

При проектировании сварочных позиционеров серии ГРП-ТИТАН применялись проверенные временем решения, которые позволяют производить простые, надежные и производительные сварочные позиционеры. Сварочные позиционеры ГРП-ТИТАН являются промышленными позиционерами и предназначены для работы в самых сложных и интенсивных условиях в одну, две и даже три смены.

Сварочные позиционеры могут быть использованы практически с любым видом сварки: ручной дуговой, полуавтоматической сварке, сварке под флюсом, сварке в среде защитных газов и так далее. Свариваемые детали устанавливаются на рабочий стол (планшайбу), закрепляются и могут быть отклонены от вертикальной оси в диапазоне 0...+135°. Вращение изделия обеспечивается электродвигателями и плавно регулируется частотным преобразователем.

Вращатели серии ТИТАН являются двухосевыми позиционерами, позволяющими осуществлять сварку в наиболее удобном положении благодаря возможности поворота в двух плоскостях. Использование данного оборудования способно значительно повысить качество сварки. Позиционеры могут быть использованы вместе с манипулятором в составе единого комплекса, что значительно облегчает труд сварщика и повышает производительность труда. Оборудование великолепно подходит для сварки валов, дисков, цилиндров и других тел вращения. Оно также может быть использовано для сборки, механической обработки, контроля качества, полировки, покраски и т.д.


Конструктивные особенности:
1. Жесткая прочная сварная рама, выполненная из профильной трубы и конструкционной, листовой стали;
2. Планшайба установлена на жесткий и прочный опорно-поворотный подшипник (ОПУ) с зубчатым венцом;
3. Мощные надежные червячные редуктора обеспечивают безопасность работ даже в случае отключения электричества;
4. Переменная скорость вращения планшайбы по средствам частотного преобразователя позволяет менять скорость в широком диапазоне;
5. Для наклона применяется открытая передача вал-шестерня/зубчатый сектор (обеспечивает высокую надежность);
6. Краевые положения наклона ограничиваются концевыми выключателями;
7. В шкафу установлено реле контроля фаз для правильного подключения к электросети;
8. Планшайба имеет т-образные пазы для фиксации дополнительной оснастки или непосредственно изделия.
