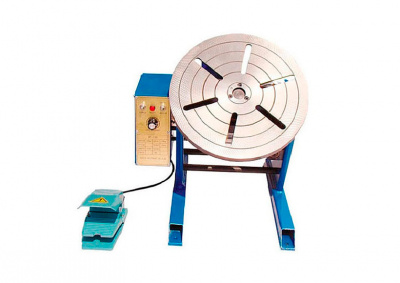

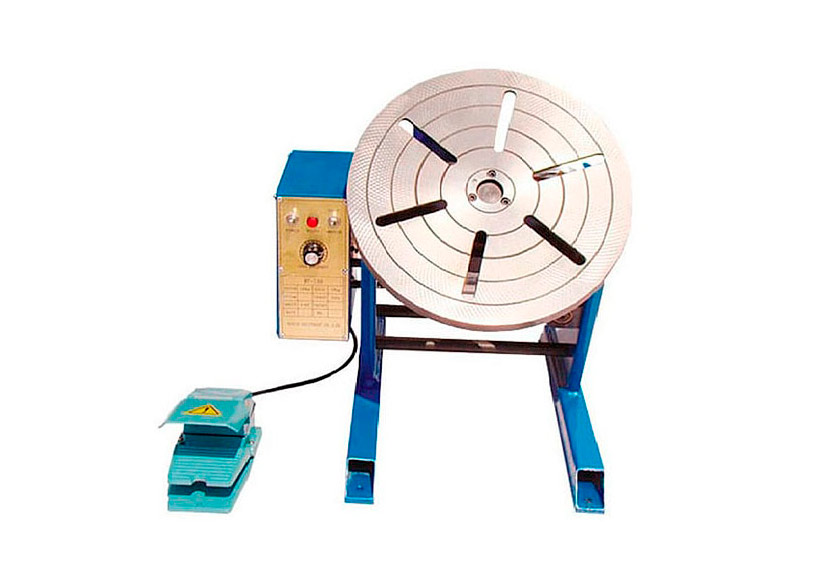

Сварочный позиционер Handa BY-100B

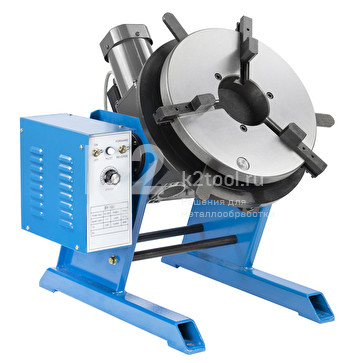

Основанный на базовом позиционере BY-100, BY-100 B оснащен патроном D-300 для обеспечения зажима и автоматической сварки круглых сварных заготовок и резки.
Cварочные позиционеры серии BY малой грузоподъёмности обеспечивают величину угла наклона до 90°. Благодаря бесступенчатому частотно-регулируемому приводу позиционер BY-100 вращает заготовку, установленную на планшайбу при помощи специальных зажимов, со скоростью 1-7/2-15 об/мин (горизонтально/вертикально).
Таким образом качество и скорость произведения кольцевых швов значительно повышаются вне зависимости от типа сварки (автоматическая, полуавтоматическия, ручная). Конструкция сварочного позиционера максимально проста и удобна, нет необходимости в монтаже.
Дополнительно позиционер комплектуется штативом для крепления горелки. Особенности трехкулачковых быстрозажимных патронов D-серии:
- Фиксирует свариваемую деталь на сварочном столе
- Диапазон диаметров: 1,5–1000 мм
- Грузоподъемность: 0–1000 кг
Особенности трехкулачковых быстрозажимных патронов для труб С-серии:
- Фиксирует свариваемую трубу на сварочном столе
- Диапазон диаметров: 1,5–1000 мм
- Грузоподъемность: 0–1000 кг
|
Горизонтальная грузоподъёмность, кг
|
100 |
|
Вертикальная грузоподъёмность, кг
|
50 |
|
Регулировка высоты подъёма раб. стола, мм
|
415 |
|
Диаметр рабочего стола, мм
|
345 |
|
Скорость вращения, об/мин
|
1-7/2-15 |
|
Потребляемая мощность, кВт
|
0.120 |
|
Габаритные размеры, мм
|
500×470×415 |
|
Масса, кг
|
40 |
- Позиционер сварочный
- Блок управления
- Педаль управления
- Шнур питания
- Инструкция
