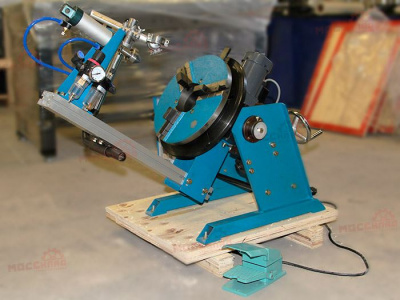

Сварочный позиционер Handa BY-100 T
Позиционеры серии T оснащены наконечником с пневматическим приводом, алюминиевой направляющей и держателем сварочного пистолета.

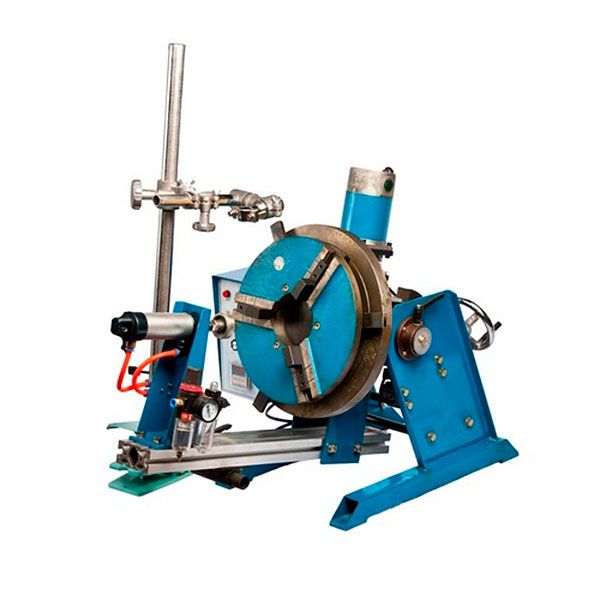

Основанный на базовом позиционере BY-100, BY-100 T оснащен патроном D-300 для обеспечения зажима круглых сварных заготовок.
Cварочные позиционеры серии BY малой грузоподъёмности обеспечивают величину угла наклона до 90°. Благодаря бесступенчатому частотно-регулируемому приводу позиционер BY-100 вращает заготовку, установленную на планшайбу при помощи специальных зажимов, со скоростью 1-7/2-15 об/мин (горизонтально/вертикально).
Таким образом качество и скорость произведения кольцевых швов значительно повышаются вне зависимости от типа сварки (автоматическая, полуавтоматическия, ручная). Конструкция сварочного позиционера максимально проста и удобна, нет необходимости в монтаже.
Особенности
- Широкий диапазон угла наклона до 90°.

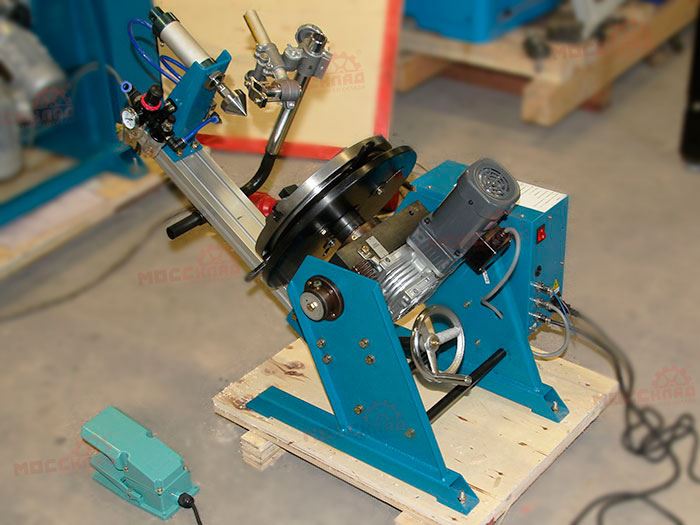

- Наличие пневматической пиноли, на которую установлен кронштейн для крепления сварочной горелки.
- Задняя бабка с пневматическим приводом, центрируя, минимизирует колебания трубы в процессе вращения.
- В комплекте идёт патрон для сварочного позиционера D-300. Возможна поставка без патрона.
|
Горизонтальная грузоподъёмность, кг
|
100 |
|
Вертикальная грузоподъёмность, кг
|
50 |
|
Угол наклона раб. стола, °
|
0-90 |
|
Диаметр рабочего стола, мм
|
345 |
|
Скорость вращения, об/мин
|
1-7/2-15 |
|
Потребляемая мощность, кВт
|
0.0120 |
|
Габаритные размеры, мм
|
500×470×415 |
|
Масса, кг
|
42 |
- Позиционер сварочный
- Стойка держателя горелки
- Держатель горелки

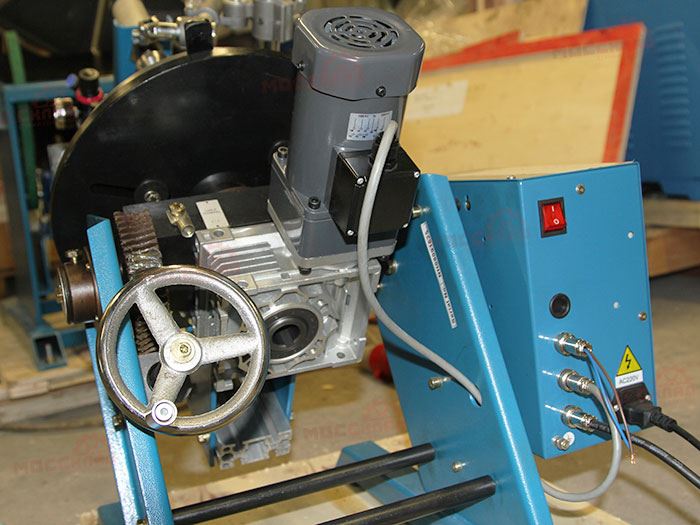

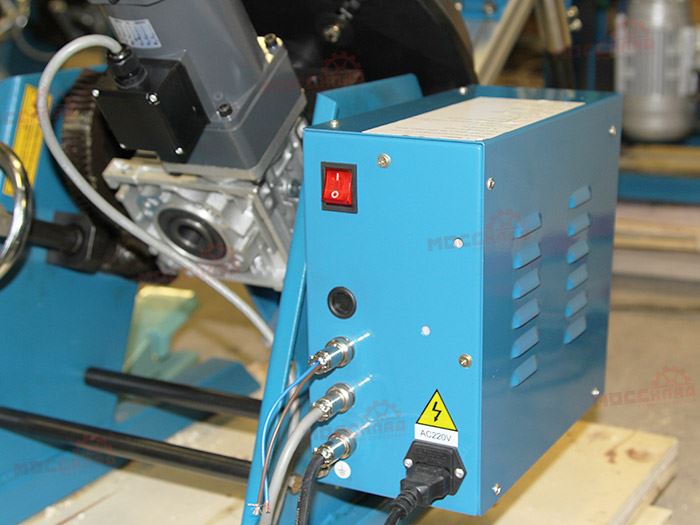

- Блок управления
- Педаль управления
- Шнур питания

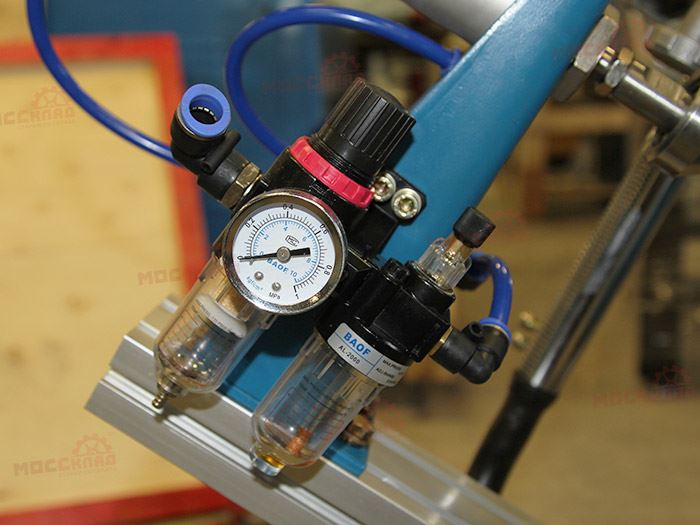

- СВП- Система подготовки воздуха
- Инструкция
