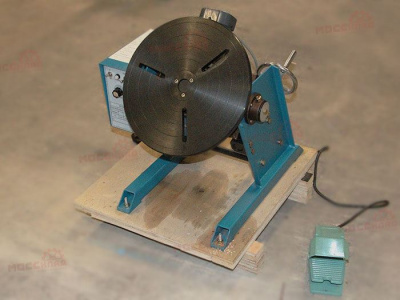

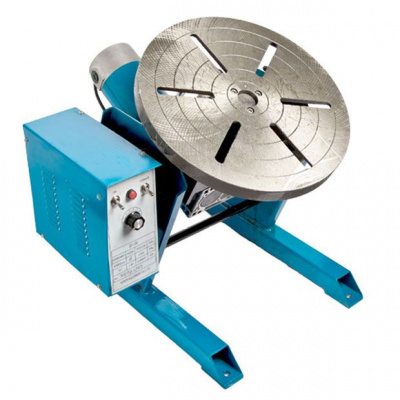

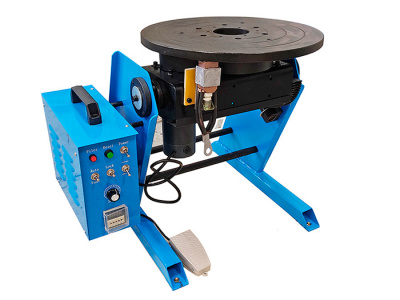

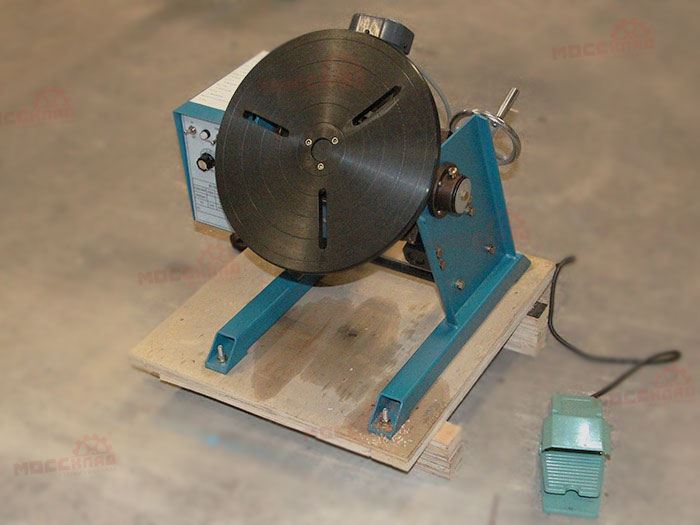

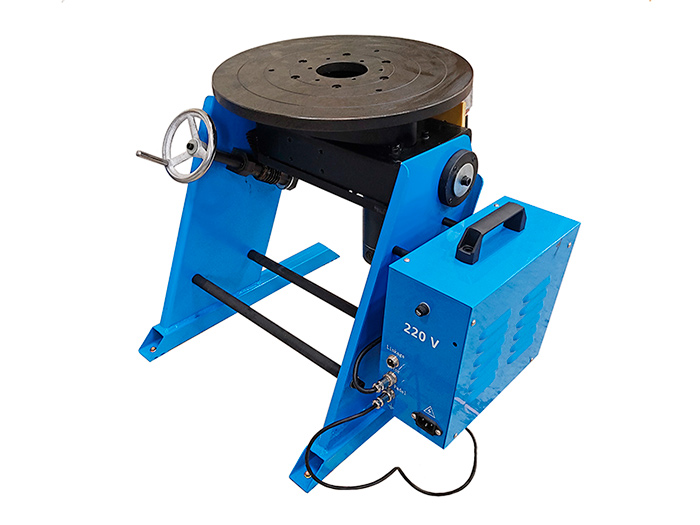

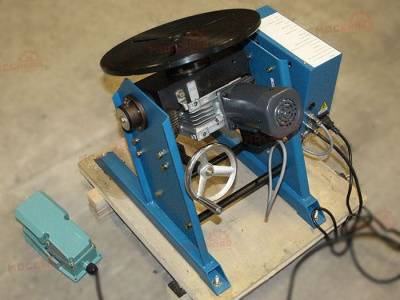

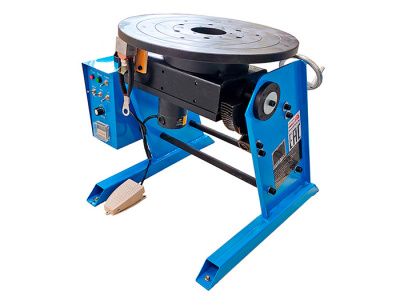

Сварочный позиционер Handa BY-100

Сварочный позиционер малой грузоподъемности BY 100 обеспечивает вращение кольцевых и цилиндрических заготовок вокруг своей оси весом до 100 кг при горизонтальном расположении планшайбы и весом до 50 кг при наклоне планшайбы на угол 90 градусов. На нём также производится сборка и центровка свариваемых заготовок и их перемещение с маршевой скоростью в удобное положение для сварки при сборке узла, или вращение со сварочной скоростью во время сварки.

Данная модель может оснащаться быстрозажимными 3-кулачковыми патронами модели D-200 для зажима цилиндрических заготовок. Центрация цилиндрической заготовки происходит автоматически при зажиме заготовки. Для зажима заготовок сложной формы в планшайбе имеются сквозные пазы для крепёжных болтов. Заготовка прижимается к планшайбе прихватами и болтами.

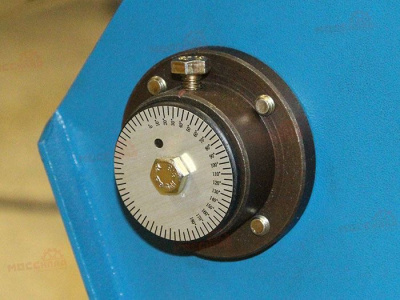

Сварочный позиционер BY 100 представляет собой рабочую поверхность (поворотный стол) с точной балансировкой, на которой размещают детали и заготовки свариваемых конструкций. Стол можно плавно перемещать и фиксировать в любом положении от 0 до 90 градусов. Контроллер управления позиционера обеспечивает плавное вращение планшайбы со скоростью от 0,01 об/мин до 7,15 об/мин, что позволяет подобрать оптимальную скорость сварки в зависимости от установленной детали.
Конструктивно сварочный позиционер малой грузоподъемности BY 100 состоит из:

• установочной рамы с планшайбой диаметром 345 мм

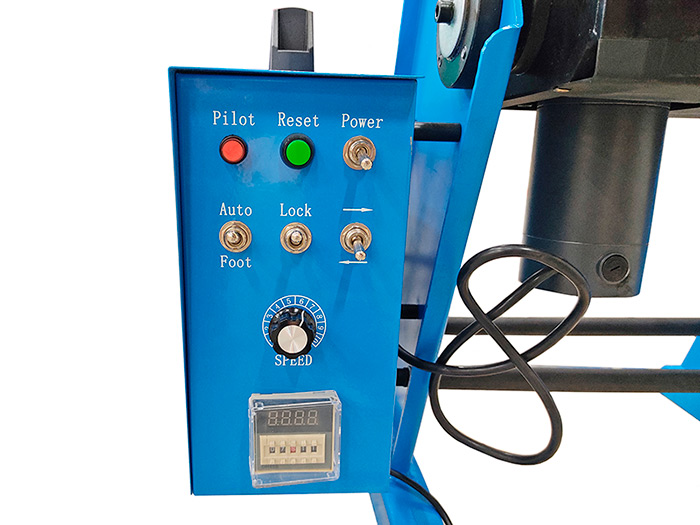

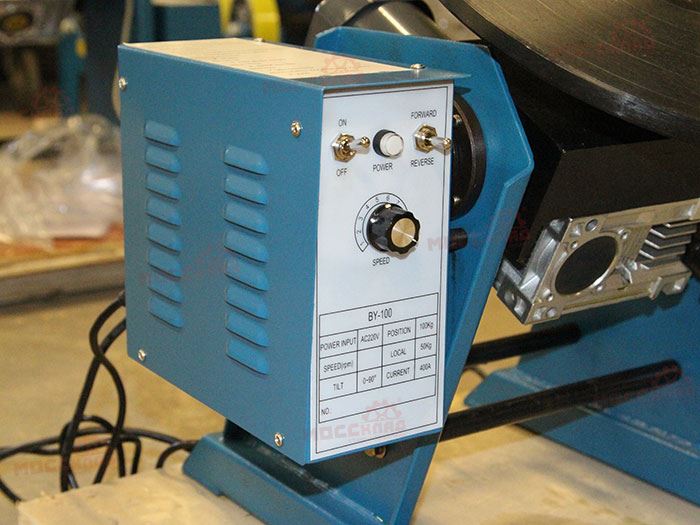

• блока управления электрического типа

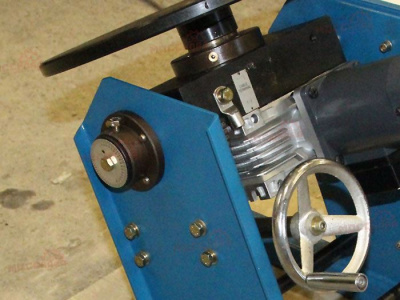

• механизма наклона планшайбы
• ножного пульта управления

Благодаря прочной конструкции сварочный позиционер BY 100 может бесперебойно функционировать длительное время. Максимальная грузоподъёмность данной модели при вертикальном положении планшайбы составляет 100 кг, при горизонтальном – 50 кг. Использование вращателя на участке сборки или сварки облегчает сборку металлоизделий, обеспечивает точность позиционирования заготовок и, как следствие, повышает скорость и качество проведения сварочных работ. Чтобы облегчить работу сварщика и обеспечить качественный уровень сварочных работ, рекомендуем приобрести сварочный позиционер BY 100.
