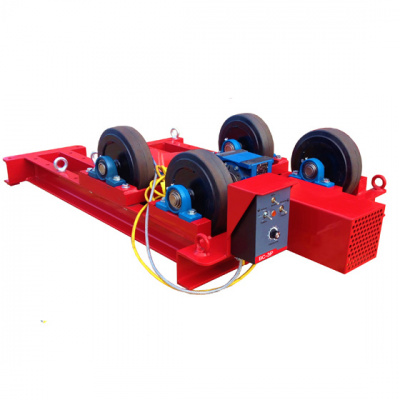

Роликовый сварочный вращатель ВС-3Р

Для механизации сварки разнообразных стыковых швов труб, обечаек, запорной арматуры то есть цилиндрических изделий массой до 3 тон может использоваться вспомогательная установка - вращатель сварочный роликовый ВС-3Р. Вращатель имеет плавно регулируемую скорость вращения изделия. Скорость устанавливается с расчетом, чтобы вращение изделия совпадало по скорости с заданной сварочной скоростью. Установка представляет собой 2 секции с роликами. Секция приводная оснащена электрическим двигателем, при помощи которого и происходит вращение изделий. Вторая секция холостая, такой же конструкции, как приводная, но не имеет двигателя. Холостая стойка служит для поддержания заготовки и равномерного распределения массы изделий.

Вращатель сварочный роликовый ВС-3Р имеет повышенную жесткость всей конструкции. Это сделано для соблюдения технологических условий сварки, которые влияют на качество сварочного шва. Жесткая конструкция предотвращает отклонения электрода и сварочной горелки в процессе сварки, даже при работе с массивными изделиями. Максимальная грузоподъемность модели ВС-3Р на 2 секции, приводную и холостую, составляет 3000 кг. При дополнительной установке холостой секции, грузоподъемность установки составит 4500 кг. Блок управления с понятным интерфейсом на русском языке оснащен тумблерами для переключения направления вращения, старт/стоп, а также ручкой для регулировки скорости вращения. Блоки роликовых опор переставляются для настройки на нужный диаметр изделия и позволяют работать с заготовками диаметром от 50 до 2500 мм. Дополнительная комплектация приводной или холостой секцией позволит работать с более длинными и массивными заготовками, чем рекомендовано на стандартной установке. Для равномерного распределения массы при работе с длинномерными заготовками длинной более 3,5 – 4 метров, рекомендуется использовать дополнительную поддерживающую холостую опору. Рекомендованное расстояние между роликовыми опорами 2.5 – 3. Плавная регулировка скорости вращения обеспечивается частотным преобразователем, который позволяет бесступенчато выставлять скорость от 80 до 1600 мм/мин.

Вращатель сварочный роликовый ВС-3Р будет незаменим на любом промышленном предприятии по изготовлению труб, резервуаров, запорной арматуры и различных мостовых и строительных конструкций.
