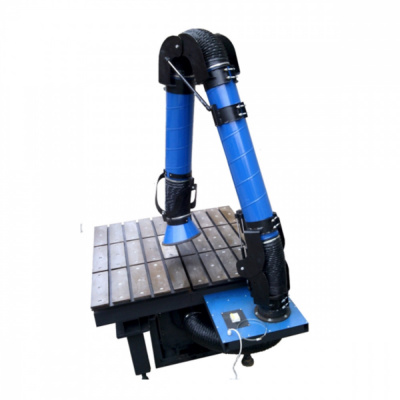

Сварочно-сборочный стол ССМ-07-04 исп2

Сварочно-сборочный стол ССМ-07-04 исп.2 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки с одновременным удалением из зоны рабочего места загрязненного воздуха, пыли, продуктов горения.

Удаление вредных веществ осуществляется как через Т-образные пазы столешницы, так с помощью подъемно-вытяжного устройства (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола, но и в радиусе 1,5 м вокруг него. Стол сварочно-сборочный ССМ-07-04 исп.2 подключается к общезаводской (общецеховой) системе вентиляции или к местной фильтровентиляционной установке.

Благодаря своим небольшим размерам сварочный стол может использоваться для организации рабочих мест сварщика в мастерских профессиональных училищ и других подобных учреждениях.

Данная модификация сварочно-сборочного стола ССМ-07-04 исп.2 может использоваться для работы с цветными металлами и их сплавами, а также нержавеющей сталью, так как алюминиево-медные балки, образующие рабочую поверхность сварочного стола, обеспечивают наилучшую токопроводность и, соответственно, качество сварного шва. Низкая твердость алюминиево-медного сплава не вызывает повреждение поверхности деталей из нержавеющей стали.

Преимущество применения стола сварочно-сборочного ССМ-07-04 исп.2:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства, а также для мастерских учебных заведений. - Улучшение качества сварных швов при сварке деталей из цветных металлов и нержавеющей стали.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м.

- Наличие вытяжной системы с ПВУ позволяет удалять сварочный аэрозоль и пыль, образующиеся в процессе работ.
- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.



Сварочный стол ССМ-07-04 исп.2 состоит из сварного основания на 4-х стойках и 9-ти цельнолитых алюминиево-медных балок с Т-образным пазом, выполненным методом фрезерования, постоянного сечения 95х30 мм длиной 500 мм, образующих столешницу.

Применение цельнолитых балок постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте балок. Применение цельнолитых балок постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.

Для изготовления балок применяются отливки из алюминиево-медного сплава. Применение алюминиево-медного сплава обосновано таким свойством, как высокая токопроводность материала, что позволяет улучшить качество сварных швов при сварке деталей из цветных металлов и нержавеющей стали, а также исключает прилипание брызг металла. Так же одним из преимуществ материала является относительно высокая прочность материала балки на растяжение в совокупности с низкой твердостью поверхности, что позволяет выдерживать большие равномерно распределенные нагрузки и не вызывает повреждений полированных поверхностей деталей из нержавеющей стали.

Все детали рамы основания и алюминиево-медные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на двух винтах М10) заменены на новые как весь набор, так и каждая в отдельности.

Основание стола ССМ-07-04 исп.2 оборудовано системой воздуховодов, позволяющей удалять сварочный аэрозоль с поверхности стола как через ПВУ так и через пазы столешницы. В нижней части основания стола расположен ящик для сбора окалины и шлака.

Подъемно-вытяжное устройство (ПВУ) поворачивается на 360 градусов вокруг своей оси, легко перемещается, раздвигается и устанавливается при помощи тяг и фиксаторов в любой точке рабочей зоны. Для повышения эффективности процесса, воздухоприемная воронка устройства может отклоняться от своей оси на 110 градусов в любой плоскости. Подъемно-вытяжное устройство имеет заслонку, позволяющую регулировать отбор воздуха через ПВУ или полностью перекрывать его и пользоваться только нижним отсосом стола. Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

Стол сварочно-сборочный ССМ-07-04 исп.2 может быть подключен как к общецеховой системе вентиляции, так и к местной фильтровентиляционной установке с помощью патрубка диаметром 155 мм, расположенного на боковой стенке основания.

Для компенсации неровности пола, сварочно-сборочный стол ССМ-07-04 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

По желанию заказчика столы сварочно-сборочные ССМ-07-04 исп.2 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).
