Сварочно-сборочный стол ССМ-01-08 исп2

Сварочно-сборочный стол ССМ-01-08 исп.2 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки.

Наличие нанесенной на рабочую поверхность стола координатной сетки с шагом рисок 100 мм значительно упрощает позиционирование сварочно-сборочных приспособлений, свариваемых изделий и повышает производительность труда.

Модульная конструкция сварочного стола ССМ-01-08 исп.2 позволяет соединять несколько сварочных столов между собой как по длине, так и по ширине, что дает возможность производить сварочно-сборочные работы на крупногабаритных конструкциях.

Данная модификация сварочно-сборочного стола ССМ-01-08 исп.2 может использоваться для работы с цветными металлами и их сплавами, а также нержавеющей сталью, так как алюминиево-медные балки, образующие рабочую поверхность сварочного стола, обеспечивают наилучшую токопроводность и, соответственно, качество сварного шва. Низкая твердость алюминиево-медного сплава не вызывает повреждение поверхности деталей из нержавеющей стали.

Максимально допустимая равномерно распределенная нагрузка на одну цельнолитую алюминиево-медную балку составляет 1500 кг. При необходимости общая максимально допустимая равномерно распределенная нагрузка на сварочный стол может быть увеличена при использовании соответствующего каркаса основания сварочно-сборочного стола.

Преимущество применения стола сварочно-сборочного ССМ-01-08 исп.2:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства. - Улучшение качества сварных швов при сварке деталей из цветных металлов и нержавеющей стали.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие Т-образных пазов и нанесенной на рабочую поверхность стола координатной сетки позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м.
- Применение специальных опор ОС-02 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 850 мм. - По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.

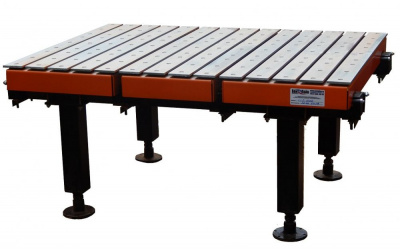

Сварочный стол ССМ-01-08 исп.2 состоит из сварных деталей рамы на 4-х стойках и 18-ти цельнолитых алюминиево-медных балок с Т-образным пазом, выполненным методом фрезерования, постоянного сечения 85х30 мм длиной 1200 мм, образующих столешницу. На рабочую поверхность сварочно-сборочного стола нанесена разметочная сетка с шагом рисок 100±0,05 мм.

Применение цельнолитых балок постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте балок. Применение цельнолитых балок постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.

Для изготовления балок применяются отливки из алюминиево-медного сплава. Применение алюминиево-медного сплава обосновано таким свойством, как высокая токопроводность материала, что позволяет улучшить качество сварных швов при сварке деталей из цветных металлов и нержавеющей стали, а также исключает прилипание брызг металла. Так же одним из преимуществ материала является относительно высокая прочность материала балки на растяжение в совокупности с низкой твердостью поверхности, что позволяет выдерживать большие равномерно распределенные нагрузки и не вызывает повреждений полированных поверхностей деталей из нержавеющей стали.

Все детали рамы и алюминиево-медные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах М10) заменены на новые как весь набор, так и каждая в отдельности.

Для компенсации неровности пола, сварочно-сборочный стол ССМ-01-08 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.
