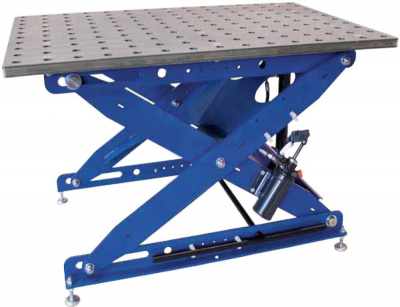

Сварочно-сборочный стол ССД-14

Сварочно-сборочный стол 3D ССД-14 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки, что увеличивает производительность и качество сборки.

Преимущество применения стола сварочно-сборочного ССД-14:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства. В том числе его можно использовать как позиционер для роботизированной сварки.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие отверстий диаметром 28 мм, выполненных с точностью по Н8, обеспечивает высокую точность позиционирования сборочной оснастки. - Наличие координатной сетки с шагом рисок 100±0,1 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м. - Наличие в конструкции изделия подъемного механизма с гидравлическим приводом позволяет проводить сварочно-сборочные работы на разных уровнях без переустановки свариваемого изделия. Изменение высоты рабочей поверхности осуществляется с помощью специального пульта управления, входящего в комплект поставки.

Сварочно-сборочный стол 3D ССД-14 состоит из гидроподъемника, сварной рамы и стальной столешницы толщиной 25 мм.

Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 28 мм с шагом 100±0,1 мм. Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01-28, БС-02-28, БС-03-28, БС-04-28, БС-06-28, БС-07-28. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. На поверхность столешницы нанесены риски с шагом 100±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.
