Сварочно-сборочный стол ССД-07-02

Сварочно-сборочный стол 3D ССД-07-02 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки, что увеличивает производительность и качество сборки.

Преимущество применения стола сварочно-сборочного ССД-07-02:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие отверстий диаметром 16 мм, выполненных с точностью по Н8, обеспечивает высокую точность позиционирования сборочной оснастки.

- Наличие координатной сетки с шагом рисок 50±0,1 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда.

- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м.
- Применение специальных опор ОД-01-16 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 1000 мм.

- Возможность крепления стола к полу помещения с помощью специальных опор ОД-02-16 (приобретаемых дополнительно).

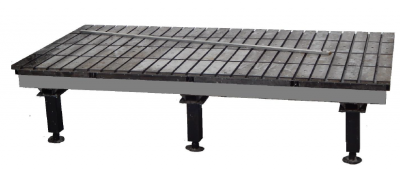

Сварочно-сборочный стол 3D ССД-07-02 состоит из 6-ти стоек и стальной столешницы. Столешница представляет собой сварную конструкцию с ребрами жесткости, выполненную из листа толщиной 12 мм.

Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 16 мм с шагом 50±0,1 мм. Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01-16, БС-04-16, БС-06-16, БС-07-16. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. На поверхность столешницы нанесены риски с шагом 50±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Для компенсации неровности пола, стойки стола оборудованы регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.
