Сварочно-сборочный стол ССД-03-04

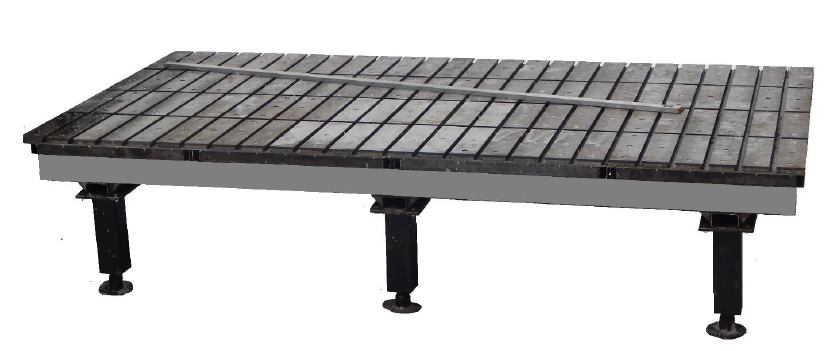

ССД-03-04 сварочно-сборочный стол с системой отверстий D26 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки, что увеличивает производительность и качество сборки.

Столешница стола выполнена из стального листа толщиной 20 мм. На поверхность столешницы нанесены риски с шагом 100 мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий, повышает точность и качество сборки.

Каркас сварочно-сборочного стола ССД-03-04 оборудован регулируемыми опорами для компенсации неровностей пола.

Сборочные приспособления фиксируются на столе с помощью специальных быстросъемных болтов БС-01, БС-02, БС-03, БС-04, которые устанавливаются в отверстия диаметром 26 мм, выполненные на столешнице с шагом 100 мм. Использование для крепления оснастки на столе сварочно-сборочном серии ССД быстросъемных болтов значительно сокращает время установки собираемых изделий на сварочно-сборочный столе с системой отверстий D26.

Стол сварочно-сборочный ССД-03-04 может дополнительно комплектоваться специальными опорами ОД-01, ОД-02. Специальные опоры ОД-01 позволяют увеличить высоту столешницы над уровнем пола до 1000 мм. Опоры ОД-02 служат для крепления стола к полу помещения.


ССД-03-04 сварочно-сборочный стол с системой отверстий D26 состоит из сборно-разборного основания на 6-ти стойках и столешницы, образованной четырьмя стальными плитами толщиной 20 мм.

Плиты столешницы подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 26 мм с шагом 100±0,1 мм. Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01, БС-02, БС-03, БС-04, БС-06, БС-07. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. На поверхность столешницы нанесены риски с шагом 100±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Для компенсации неровности пола, сварочно-сборочный стол ССД-03-04 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.
