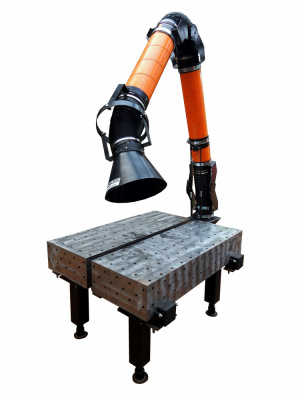

Сварочно-сборочный стол ССб-3D/В-950х1000/100

Стол сварочно-сборочный ССб-3D/В предназначен для проведения на нем сварочных, зачистных, шлифовальных и сборочных работ. Стол сварочно-сборочный ССб-3D-В позволяет с помощью специальной сборочной оснастки производить сборку, фиксацию и сварку деталей металлоконструкций из труб различного сечения, листа, профиля, что увеличивает производительность и качество сборки конструкций любой сложности.

Столы ССб-3D/В пригодны как для серийного, так и для штучного выпуска продукции.

Наличие координатной сетки с шагом 50 или 100мм.  значительно упрощает позиционирование на плоскости стола сварочной оснастки и свариваемых конструкций и сокращает время на её переустановку.

Отклонение от плоскостности рабочей поверхности стола находится в пределах не более 0,5 мм, что позволяет с высокой точностью устанавливать на этом столе сварочную оснастку и свариваемые детали, и конструкции.

Конструктивно стол состоит из двух профильных труб квадратного сечения, на которые с помощью специальных зажимов установлены блоки, которые и создают рабочие плоскости стола. Каждый блок имеет внутри дополнительные ребра жесткости, обеспечивающие надежность конструкции.

Каждый блок отфрезерован по пяти сторонам. Такая фрезеровка обеспечивает требуемую плоскостность и параллельность граней.

Столы имеют пять рабочих плоскостей, причем, увеличенная ширина боковых плоскостей позволяет существенно расширить объем решаемых задач по позиционированию и сварке сложных металлоконструкций.

Столы имеют модульную конструкцию и с помощью боковых плоскостей столы соединяться между собой и образовывать сварочные посты любой конфигурации.

Столы ССб-3D/В имеют дополнительную функцию отбора загрязненного воздуха из области проведения сварочно-зачистных работ. Такая опция позволяет улучшить санитарно-гигиенические показатели по воздуху в рабочей зоне.

Отбор воздуха, загрязненного сварочным дымом и аэрозолями, производится с помощью поворотно-вытяжного устройства, расположенного на рабочей поверхности стола. Использование поворотно-вытяжного устройства позволяет расширить функциональные возможности данного оборудования, обеспечивая локальную вытяжку как с рабочей поверхности стола, так и за его пределами. Поворотно-вытяжное устройство подключается ко встроенному вентилятору, агрегатированному в стол, ниже его рабочей поверхности.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования, а также уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 60 дБА.
