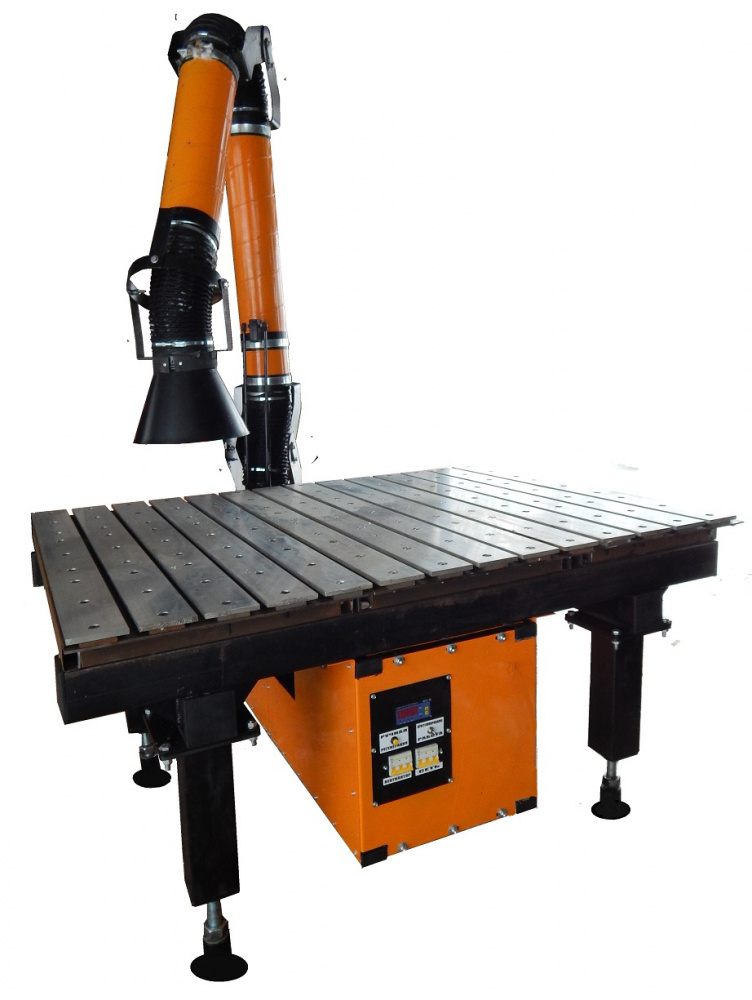

Сварочно-сборочный стол ССб-1200х1000К

Стол сварочно-сборочный с функцией фильтрации воздуха, самоочисткой фильтра и встроенным компрессором

Стол сварочно-сборочный ССБ-1200 Р предназначен для проведения на нем сварочных, зачистных, шлифовальных и сборочных работ.

Рабочая поверхность стола представляет собой многослойную структуру. Верхний слой препятствует прилипанию к нему сварочных брызг, т.к. представляет собой набор механически обработанных пластин, состоящих из алюминия или серого чугуна. Внутренний слой состоит из стали, т.к. он не имеет прямого контакта с продуктами сварки. Стальные бруски так же обеспечивают дополнительную механическую прочность изделию, какую не может обеспечить ни чугун, ни алюминий в отдельности.  В результате применения такой многослойной конструкции повышается сопротивление к внешним нагрузкам и в сечении получается Т-образный паз, с помощью которого осуществляется возможность 100% фиксации заготовки на рабочей поверхности. Для удобства предварительной сборки конструкции на поверхности сварочно-сборочного стола используется специальная оснастка.

Рабочая поверхность стола, имеющая минимальное отклонение от горизонтали, позволяет монтировать с достаточной точностью различные узлы и агрегаты, как из трубы различного профиля и сечения, так и из листового металла.

Отбор воздуха, загрязненного сварочным дымом и аэрозолями производится с помощью поворотно-вытяжного устройства,расположенного на рабочей поверхности стола. Использование поворотно-вытяжного устройства позволяет расширить функциональные возможности данного оборудования, обеспечивая локальную вытяжку как с рабочей поверхности стола, так и за его пределами.

Стол сварочно-сборочный оборудован фильтром грубой очистки и картриджным фильтром, осуществляющим задержание частиц сварочного дыма и аэрозоля, расположенным в корпусе стола непосредственно после поворотно-вытяжного устройства, но перед центробежным вентилятором. Воздух, очищенный фильтром, снова становится пригодным для дыхания. Поэтому, для данных типов сварочных столов, подсоединение цехового воздуховода, осуществляющего дальнейшее удаление воздуха за пределы рабочей зоны необязательно.

Стол сварочно-сборочный оборудован системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подводится от встроенного компрессора в ресивер, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу сварочного стола. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к фильтру и поддону осуществляется через герметичный люк, расположенный в левой стенке стола.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования,  а так же уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 60 дБА.

Доступ к фильтру осуществляется через герметичный люк, расположенный в правой стенке установки. Необходимое разряжение воздуха создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе установки. Органы управления электрической частью установки расположены на её лицевой панели.

Конструктивно сварочно-сборочный стол ССб-1200 Ф представляет собой раму, выполненную из стального профиля 100х100х3 мм., что придает значительную жесткость конструкции, на которую установлены секции стола со стальными подложками и чугунной поверхностью.

Ножки стола являются съемными для удобства транспортировки. Каждая из ножек имеет регулируемую опору для неподвижной фиксации стола на неровной поверхности.
