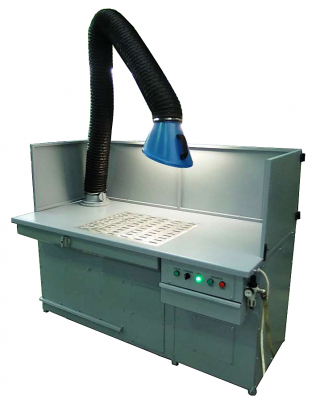

Стол сварщика УВП-СТ-ССВ-ФК-1200

325 000 ₽

Наличие уточняйте

- +

В корзину

Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

Описание

Стол сварщика УВП-СТ-ССВ-ФК-1200 предназначен для применения в качестве стационарного поста сварки, позволяющего проводить продолжительные сварочные работы в закрытых помещениях, удаления и очищения воздуха от сухой, не склонной к слипанию пыли и дыма, возникающих во время сварочных работ.

Стол сварщика УВП-СТ-ССВ-ФК-1200 обеспечивает:

- удаление загрязненного воздуха через колосниковую решетку столешницы или поворотно-вытяжное устройство или обоими способами одновременно;

- двухступенчатую очистку воздуха с эффективностью >99 %;

- регенерацию фильтрующего материала сжатым воздухом;

- накопление отходов в металлическом пылесборнике;

- возврат очищенного воздуха обратно в рабочее помещение.

Устройство стола сварщика УВП-СТ-ССВ-ФК-1200

1. Фильтрующий элемент (картридж). 2. Накопитель отходов фильтровальной камеры. 3. Привод регулирующей заслонки колосниковой решётки. 4. Колосниковая решётка. 5, 15. Съёмная панель. 6. Ресивер. 7. Электропневмоклапан. 8, 10. Сервисный люк. 9. Блок управления. 11. Инструментальный ящик. 12. Фильтр влагомаслоотделитель с регулятором давления. 13. Сальник ввода питающего провода. 14. Клемма. 16. Вентилятор. 17. Зажим защитного заземления. 18. Защитный экран. 19. Светильник. 20. Поворотно-вытяжное устройство (ПВУ). 21. Привод регулирующей заслонки ПВУ.

Принцип действия стола сварщика УВП-СТ-ССВ-ФК-1200

В столе сварщика реализован принцип двухступенчатой системы очистки. Газопылевой поток через колосниковую решетку столешницы или вытяжное устройство попадает в пылеосадочную камеру, где расширяется, снижает скорость, при этом происходит осаждение крупных фракций пыли и ее осыпание в пылесборник, далее воздух проходит через фильтрующий картридж тонкой очистки из полиэстера, и выбрасывается наружу через решётку в задней стенке стола.По мере накопления частиц на поверхности картриджа повышается сопротивление фильтра, ухудшается режим фильтрации. Для поддержания режима фильтрации в требуемых пределах производится регенерация фильтра импульсами сжатого воздуха до достижения заданных параметров.Система регенерации предназначена для поддержания номинальной газопроницаемости фильтрующего элемента путём своевременной очистки их от пыли. Регенерация производится импульсами сжатого воздуха, которые по сигналам системы управления подаются в фильтрующий элемент в направлении, противоположном направлению потока воздуха в фильтровальном цикле работы агрегата.

Режимы работы системы регенерации:

1) «Ручной» - регенерация производится при нажатии кнопки «ОЧИСТКА»;2) «По останову вентилятора» - регенерация производится автоматически при нажатии кнопки «СТОП» с задержкой подачи управляющего импульса на 10с.

Характеристики

Производительность вентилятора, м3/час	1200
Мощность электродвигателя вентилятора, кВт	1,5
Габаритные размеры, мм	600 х 1613 х 1330
Масса, кг	240

- стол – 1 шт.;

- поворотно-вытяжное устройство – 1 шт.;

- предварительный фильтр грубой очистки – 1 шт.;

- фильтрующий картридж тонкой очистки – 1 шт.;

- вентилятор – 1 шт.;

- влагомаслоотделитель – 1 шт.;

- манометр фильтра влагомаслоотделителя с регулятором давления – 1 шт.;

- лампа освещения люминесцентная – 1 шт.;

- штора защитная – 1 шт.;

- металлический пылесборник – 1 шт.;

- механизм импульсной продувки фильтров сжатым воздухом – 1 шт.;

- пульт управления регенерацией (ПУР) – 1 шт.
