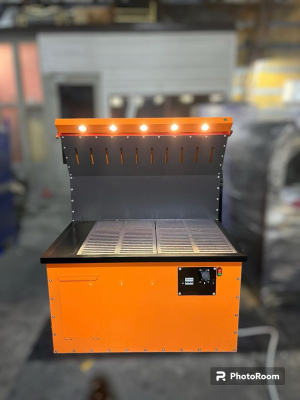

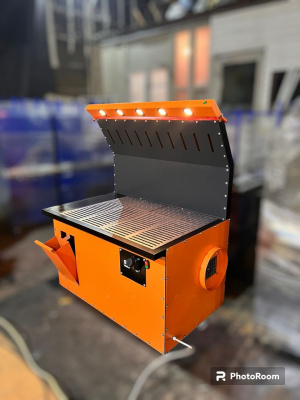

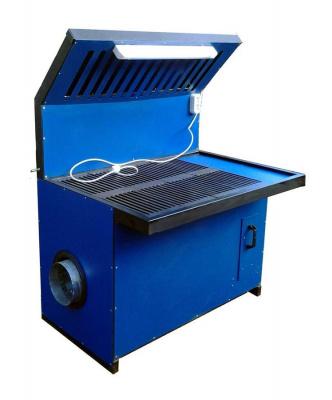

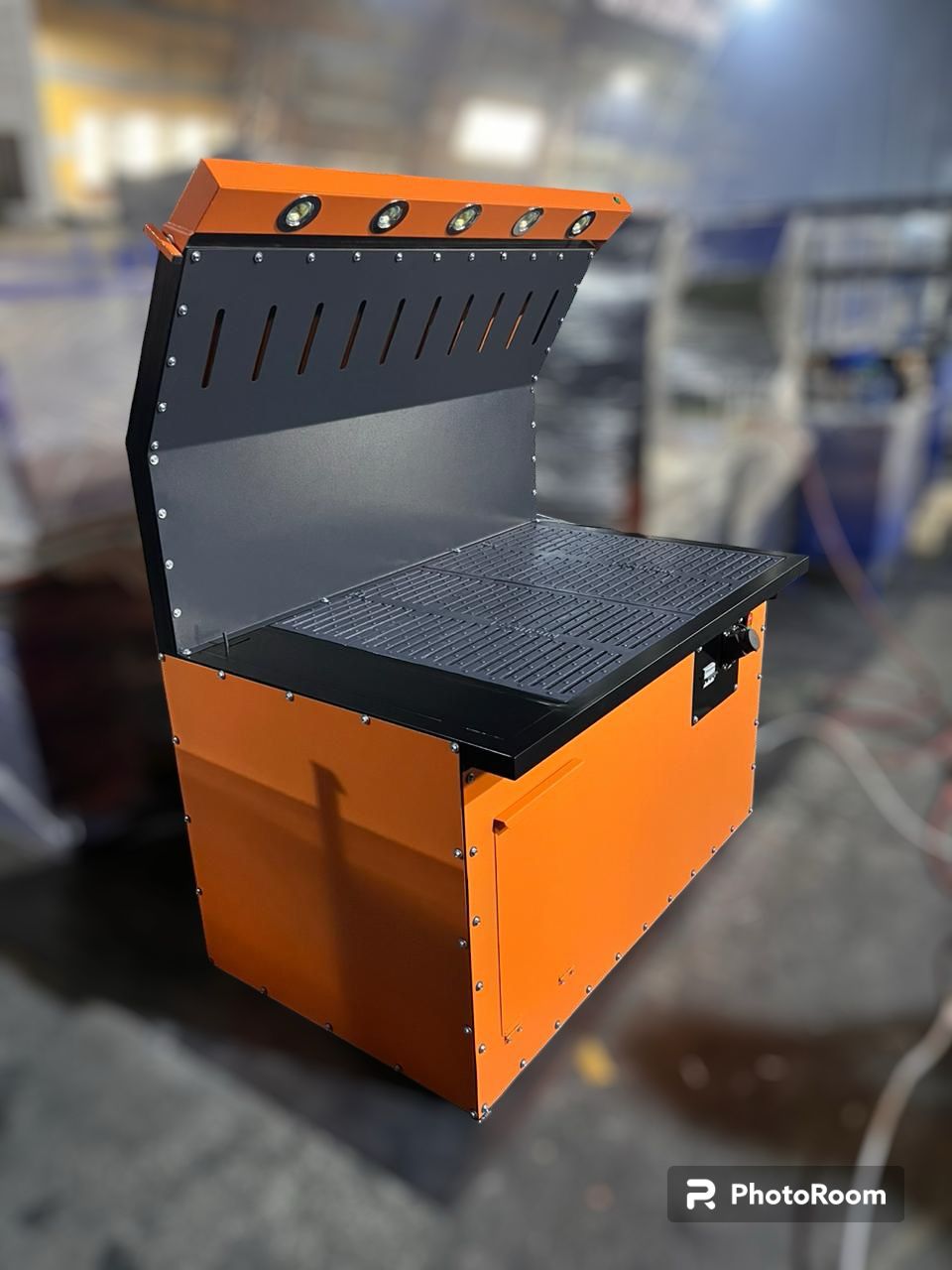

Стол сварщика ССВ-1В

Стол ССВ-1В применяется в качестве стационарного сварочного поста. Стол предназначен для установки на нем изделий при проведении сварочных, шлифовальных, зачистных и др. работ, требующих оперативного удаления пыле-газовой смеси с рабочего места.

• Вентилятор с пониженным энергопотреблением, класс защиты - IP44.
• Стол подключаются к общезаводской (цеховой) системе вентиляции.
• Удаление вредных веществ осуществляется как через козырек стола, так и через чугунную колосниковую решетку с помощью регулировочной заслонки.
• На лицевой части стола расположен колчан для электродов и инструмента сварщика.
• Блок розеток на 220 В для подключения различного инструмента.
• Рама стола и обшивка окрашены высококачественной порошковой краской.
• Стол оборудован болтами заземления для предотвращения поражения персонала электрическим током.

КОНСТРУКЦИЯ СТОЛА СВАРЩИКА ССВ-1В.

Стол сварщика ССВ-1В состоит из стальной рамы, сваренной из профильной трубы, обеспечивающую значительную механическую прочность изделию.

Стальная рама обшита металлическими листами, окрашенными порошковой эмалью для защиты изделия от коррозии и придания изделию эстетического вида.
Рабочая плита стола сварщика представляет собой систему легкосъемных чугунных решеток, позволяющих убирать грязь и окалину с поддона, находящегося непосредственно под рабочей плитой. Материал решеток исключает прилипание окалины и брызг, образующихся в процессе выполнения сварочных работ.

Над рабочей плитой установлен козырек, оснащенный металлической панелью с вертикальными прорезями, функцией которого является удаление загрязненного в процессе сварки воздуха в общецеховую вентиляцию. Разряжение воздуха создается встроенным центробежным (осевым) вентилятором. Слева установлена заслонка регулирующая потоки воздуха: либо только козырёк либо столешница и козырёк.
