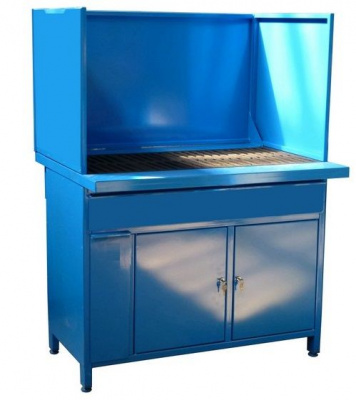

Стол сварщика ССУ-04-02

Стол сварщика (сварочный пост) универсальный ССУ-04-02 применяется в качестве стационарного сварочного поста. Стол сварщика предназначен для проведения сварочных, а также слесарных, сборочных, доводочных, рихтовочных, шлифовальных, зачистных и других работ с одновременным удалением из зоны рабочего места сварщика загрязненного воздуха, пыли и продуктов горения.

Стол сварщика ССУ-04-02 может быть подключен к фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-04, которые позволяют очищать воздух, удаляемый с поверхности стола сварщика при проведении сварочных работ, от сварочного аэрозоля и пыли.

Для удобства работы сварщика, уменьшения трудоемкости процесса и временных затрат, стол сварщика ССУ-04-02 оборудован поворотной чугунной плитой с комплектом из 4-х съемных прижимов, позволяющих закрепить детали различных габаритных размеров, с возможностью выполнения работ со всех сторон изделия с одной установки за счет легкого вращения плиты вокруг своей оси. Прижимы перемещаются по шпилькам диаметром 16 мм в вертикальном положении и фиксируются гайками. С их помощью можно фиксировать заготовки, детали, сборки или изделия сложной конфигурации в любом положении с максимальной высотой зажима 50 мм. При необходимости шпильки легко снимаются, тем самым не ограничивая рабочую область поворотной плиты.

Наличие в чугунной поворотной плите 8-ми отверстий для установки 4-х съемных прижимов позволяет обрабатывать изделия различных размеров и форм.

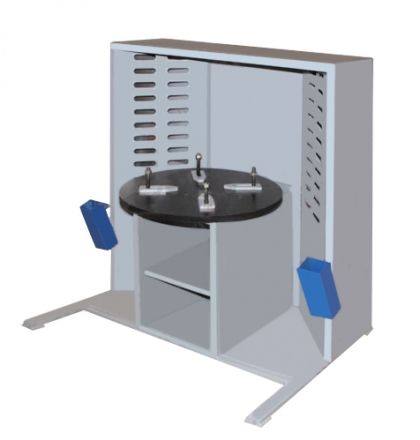

Стол сварщика (сварочный пост) ССУ-04-02 состоит из основания сварной конструкции, выполненного из стальной трубы квадратного сечения, с обшивками из листовой стали, поворотной рабочей плиты.

Рабочая поверхность стола сварщика ССУ-04-02 представляет собой цельнолитую, механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 650мм, изготовленную из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 25мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглых плит такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности и стойкость к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающий плавное вращение плиты вокруг неподвижной оси. В плите изготовлены восемь сквозных отверстий с резьбой для установки шпилек. Через шпильки при помощи прижимов возможна фиксация простых заготовок для проведения сварочных работ.

Удаление газовой смеси, образующейся при сварке, осуществляется через вырезы в боковых стенках стола. Подключение стола сварщика ССУ-04-02 к вытяжной системе здания (сооружения) осуществляется через фланцы, расположенные на боковых зашивках стола.
