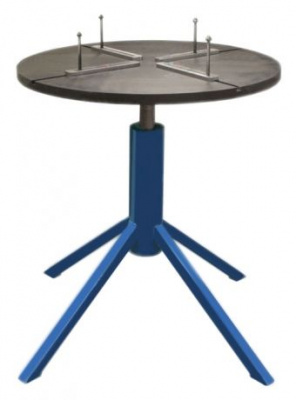

Стол сварщика ССУ-04

Стол сварщика (сварочный пост) ССУ-04 применяется в качестве стационарного сварочного поста. Стол сварщика ССУ-04 предназначен для установки на нем изделий при проведении сварочных, а также шлифовальных, зачистных и других работ. Благодаря компактным размерам стол сварщика удобен для организации рабочих мест сварщика как на промышленных предприятиях, так и в мастерских профессиональных училищ и других учебных заведений.

Рабочая поверхность ССУ-04 представляет собой цельнолитую, механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 650 мм, изготовленную из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 25 мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглых плит такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности и стойкость к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. Плита установлена на ходовом винте с трапецеидальной резьбой, что позволяет не только поворачивать плиту на нужный угол, но и регулировать высоту стола. В плите изготовлены четыре Т-образных паза, позволяющие устанавливать в них прижимы на любом, в пределах плиты, расстоянии и фиксировать заготовки сложной конфигурации.

Регулирование высоты стола сварщика ССУ-04 позволяет обучать учащихся различных возрастных групп.

Для удобства работы сварщика, уменьшения трудоемкости процесса и временных затрат стол сварщика ССУ-04 оборудован поворотной чугунной плитой с комплектом съемных прижимов, позволяющих закрепить детали различных габаритных размеров с возможностью выполнения работ со всех сторон изделия с одной установки за счет легкого вращения плиты вокруг своей оси.

Прижимы перемещаются в вертикальном положении по шпилькам диаметром 8 мм, в горизонтальном положении - по т-образным пазам, и фиксируются гайками-барашками. С их помощью можно фиксировать заготовки, детали, сборки и изделия сложной конфигурации в любом положении с максимальной высотой зажима до 80 мм.

Стол сварщика ССУ-04 может дополнительно комплектоваться фильтровентиляционной установкой моделей ФВУ-02, ФВУ-03, ФВУ-03-02, ФВУ-03-03, которые позволяют улавливать и очищать воздух от сварочного аэрозоля и пыли, образующихся при проведении сварочных работ.


Стол сварщика (сварочный пост) ученический модели ССУ-04 состоит из основания сварной конструкции и столешницы.

Столешница стола сварщика ССУ-04 выполнена в виде чугунной плиты с т-образными пазами, на которой производятся сварочные и зачистные работы. Плита изготовлена из серого чугуна. Это исключает прилипание брызг, образующихся в процессе сварки, к рабочей поверхности, что увеличивает срок службы плиты и стола в целом, позволяет избежать дополнительных эксплутационных расходов.

Регулирование высоты стола сварщика ССУ-04 производится за счет ее вращения вокруг своей оси.

По желанию Заказчика стол сварщика (сварочный пост) ССУ-04 может комплектоваться необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.
