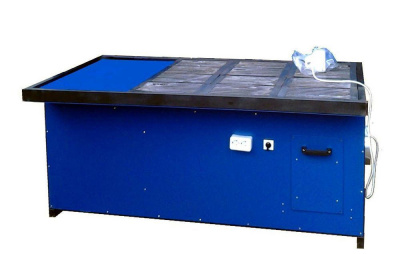

Стол сварщика ССУ-03

Стол сварщика (сварочный пост) универсальный ССУ-03 применяется в качестве стационарного сварочного поста. Стол сварщика ССУ-03 предназначен для проведения сварочных, а также слесарных, сборочных, доводочных, рихтовочных, зачистных, шлифовальных и других работ с одновременным удалением из зоны рабочего места загрязненного воздуха, пыли, продуктов горения.

Стол сварщика (сварочный пост) ССУ-03 подключается к общезаводской (общецеховой) системе вентиляции.

Стол сварщика ССУ-03 может быть подключен к фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-04, которые позволяют очищать воздух, удаляемый с поверхности стола сварщика при проведении сварочных работ, от сварочного аэрозоля и пыли.

Стол сварщика (сварочный пост) ССУ-03 состоит из каркаса сварной конструкции, выполненного из стального уголка и профильной трубы, с обшивками из листовой стали, столешницы, воздуховода.

Поверхность стола сварщика ССУ-03 разделена на две рабочие зоны. Первая представляет собой цельнолитую, механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 650мм, изготовленную из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 25 мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглых плит такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности и стойкость к воздействию высоких температур, при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающий плавное вращение плиты вокруг неподвижной оси. В плите изготовлены восемь сквозных отверстий с резьбой для установки шпилек. Через шпильки при помощи прижимов возможна фиксация простых заготовок для проведения сварочных работ.

Вторая рабочая зона сварочного поста ССУ-03 выполнена в виде стальной решетки. Стальная решетка - сварная конструкция, выполненная из стальных фрезерованных пластин и поперечно расположенных прутков круглого сечения. Поверхность хорошо подходит как для проведения сварочных, так и шлифовально-зачистных работ. Пластины и прутки располагаются с одинаковым шагом, образуя опорную поверхность, при этом через ячейки прямоугольного сечения происходит удаление шлака, огарков электродов и т.п. с рабочей поверхности стола в специальный короб внутри стола при проведении сварочных и зачистных работ.

С лицевой стороны стола сварщика ССУ-03 расположены колчан для электродов.

Стол сварщика ССУ-03 оборудован болтами заземления для исключения поражения персонала электрическим током.
