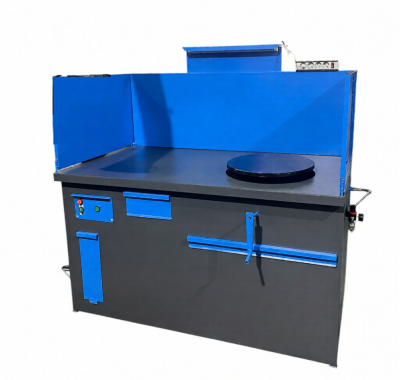

Стол сварщика ССУ-02-02

Стол сварщика (сварочный пост) универсальный ССУ-02-02 применяется в качестве стационарного сварочного поста. Стол сварщика ССУ-02-02 предназначен для проведения сварочных, а также слесарных, сборочных, доводочных, рихтовочных, зачистных, шлифовальных и других работ.

Стол сварщика может дополнительно комплектоваться фильтровентиляционной установкой моделей ФВУ-02, ФВУ-03, ФВУ-03-02, ФВУ-03-03, которые позволяют улавливать и очищать воздух от сварочного аэрозоля и пыли, образующихся при проведении сварочных работ.

Для удобства работы, уменьшения трудоемкости процесса и временных затрат, стол сварщика ССУ-02-02 оборудован поворотной чугунной плитой с комплектом съемных, передвигающихся по Т-образным пазам плиты прижимов, позволяющих закрепить детали различных габаритных размеров, с возможностью выполнения работ со всех сторон изделия с одной установки за счет легкого вращения плиты вокруг своей оси.

Прижимы перемещаются: в вертикальном положении - по шпилькам диаметром 12 мм; в горизонтальном положении - по Т-образным пазами, и фиксируются гайками. С их помощью можно фиксировать заготовки, детали, сборки или изделия сложной конфигурации в любом положении с максимальной высотой зажима 100 мм. Т-образный паз, являющийся идеальным простейшим способом (скользящий блок) зажима, позволяет производить установку нескольких креплений в один непрерывный паз по всей длине, кроме того, сама форма паза предохраняет его от загрязнения. За счет значительной экономии времени, затрачиваемого на измерение и задание углов, плита с Т-образными пазами очень технологична и позволяет в том числе проводить на ССУ-02-02 разметочные работы.


Конструкция стола сварщика (сварочного поста) ССУ-02-02 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, столешницы, покрытой листовой сталью толщиной 5 мм, со встроенной в нее круглой поворотной плитой из чугуна, съемного защитного экрана, оборудованного светильником дневного света.

Рабочая поверхность стола сварщика ССУ-02-02 оснащена цельнолитой, механически обработанной, как по плоскости, так и по окружности круглой плитой диаметром 450 мм, изготовленной из серого чугуна. Использование для круглых плит такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности к воздействию высоких температур при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающий плавное вращение плиты вокруг неподвижной оси. В плите изготовлены три Т-образных паза, позволяющие устанавливать в них прижимы на любом, в пределах плиты, расстоянии и фиксировать заготовки сложной конфигурации.

Стол сварщика ССУ-02-02 имеет две тумбы для инструмента и вспомогательного оборудования с двумя полками, тумбу с четырьмя выдвижными ящиками с центральным замком, а также специальный выдвижной колчан для электродов.

Съемный защитный экран устанавливается по задней кромке столешницы. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях. Экран оборудован светильником дневного света.

Стол сварщика ССУ-02-02 оборудован болтами заземления для исключения поражения персонала электрическим током.
