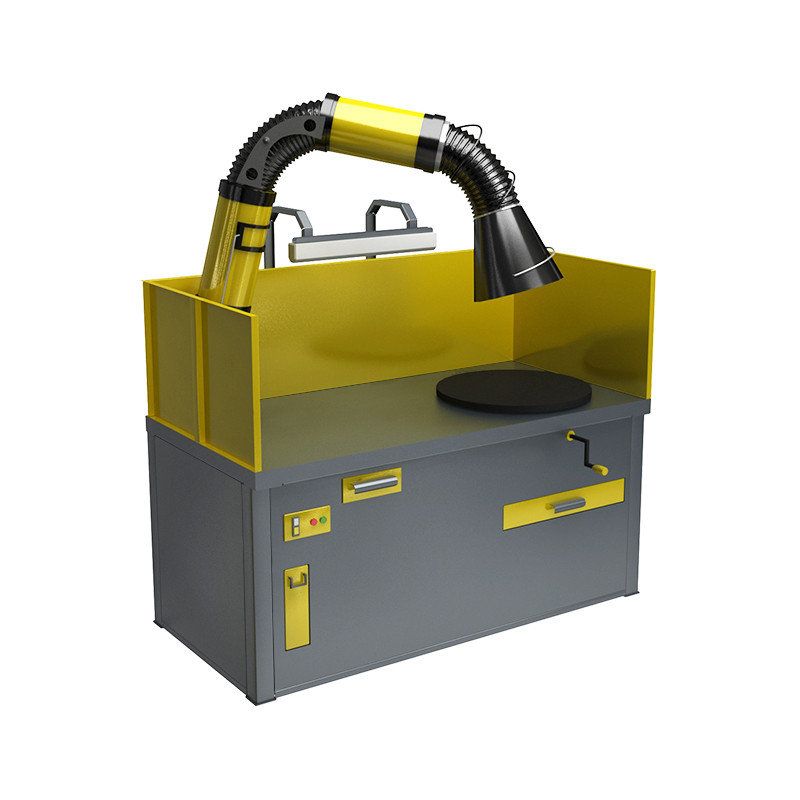

Стол сварщика ССУ-01-05 исп.2

Стол сварщика (сварочный пост) ССУ-01-05 исп.2 применяется в качестве стационарного сварочного поста. Стол сварщика ССУ-01-05 исп.2 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Для удаления вредных веществ с поверхности стол сварщика ССУ-01-05 исп.2 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2 м вокруг него.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции.

Благодаря наличию в конструкции встроенного компрессора стол сварщика ССУ-01-05 исп.2 не требует подключения к пневматической системе здания и может использоваться в помещении необорудованном системой подачи воздуха.

Для удобства работы стол сварщика ССУ-01-05 исп.2 оборудован подъемно-поворотной плитой, позволяющей выполнять сварочные работы со всех сторон изделия с одной установки за счет его подъема и вращения. Установка подъемно-поворотной плиты в крайнее нижнее положение дает возможность проводить работы на всей поверхности стола сварщика.


Стол сварщика (сварочный пост) ССУ-01-05 исп.2 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, подъемно-поворотного вытяжного устройства, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика ССУ-01-05 исп.2 представляет собой стальной лист со встроенной цельнолитой, механически обработанной, как по плоскости, так и по окружности, круглой плитой диаметром 450 мм, изготовленной из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 20 мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглой плиты такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающего плавное вращение плиты вокруг неподвижной оси.

Удаление вредных веществ осуществляется с помощью подъемно-поворотного вытяжного устройства (ПВУ), установленного на боковой стенке стола. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ, проходит через искрогаситель и воздуховод, подсоединенный к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через левую боковую стенку стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен компрессор и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Стол сварщика ССУ-01-05 исп.2 комплектуется дифференциальным манометром для проверки потери давления на фильтрующей кассете.

Стол сварщика (сварочный пост) ССУ-01-05 исп.2 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

Пульт управления электрооборудованием стола и системой очистки расположен в центральной части стола.

Стол сварщика ССУ-01-05 исп.2 оборудован болтами заземления для исключения поражения персонала электрическим током.
