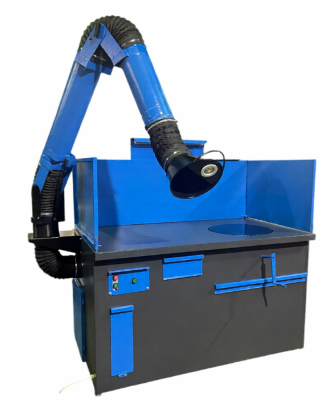

Стол сварщика ССУ-01-05

Стол сварщика (сварочный пост) ССУ-01-05 применяется в качестве стационарного сварочного поста. Стол сварщика ССУ-01-05 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Для удаления вредных веществ с поверхности стол сварщика ССУ-01-05 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2 м вокруг него.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика ССУ-01-05 через выходной фланец вентилятора, расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.

Для удобства работы стол сварщика ССУ-01-05 оборудован подъемно-поворотной плитой, позволяющей выполнять сварочные работы со всех сторон изделия с одной установки за счет его подъема и вращения. Установка подъемно-поворотной плиты в крайнее нижнее положение дает возможность проводить работы на всей поверхности стола сварщика.

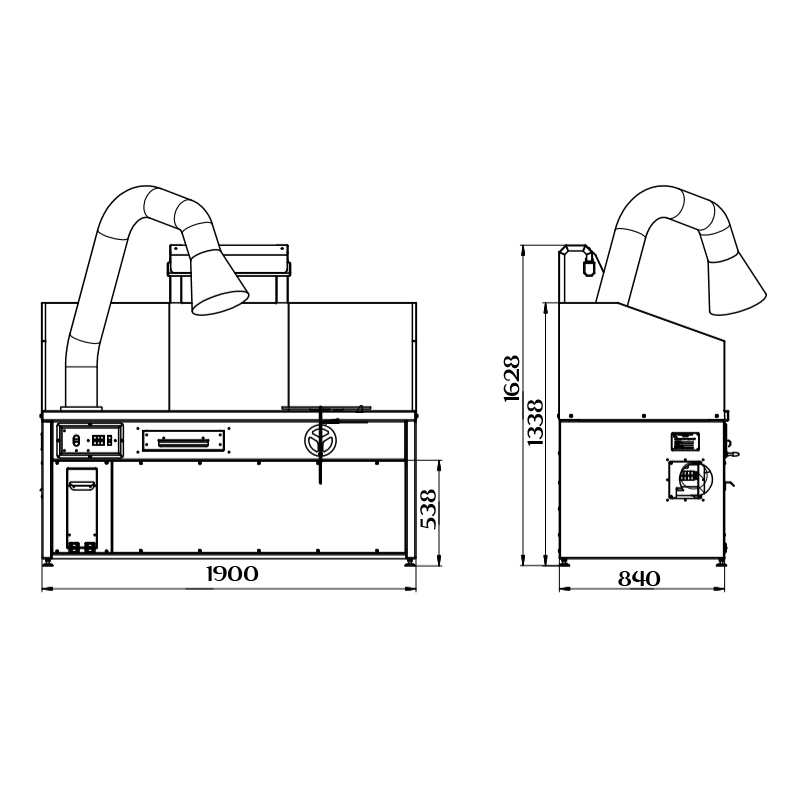

Стол сварщика (сварочный пост) ССУ-01-05 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, подъемно-поворотного вытяжного устройства, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика ССУ-01-05 представляет собой стальной лист со встроенной цельнолитой, механически обработанной, как по плоскости, так и по окружности, круглой плитой диаметром 450 мм. Прочность плиты обеспечивается ребрами жесткости толщиной 20 мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающего плавное вращение плиты вокруг неподвижной оси.

Удаление вредных веществ осуществляется с помощью подъемно-поворотного вытяжного устройства (ПВУ), установленного на боковой стенке стола. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ, проходит через искрогаситель и воздуховод, подсоединенный к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.
