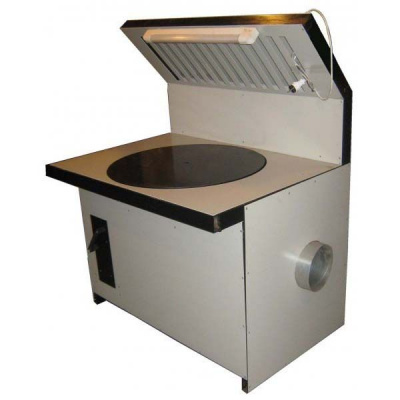

Стол сварщика ССУ-01-03

Стол сварщика (сварочный пост) универсальный ССУ-01-03 применяется в качестве стационарного сварочного поста. Стол сварщика ССУ-01-03 предназначен для проведения сварочных, а также слесарных, сборочных, доводочных, рихтовочных, зачистных, шлифовальных и других работ.

Для удобства работы стол сварщика ССУ-01-03 оборудован подъемно-поворотной чугунной плитой, позволяющей выполнять сварочные работы со всех сторон изделия с одной установки за счет его подъема и вращения. Установка подъемно-поворотной плиты в крайнее нижнее положение дает возможность проводить работы на всей поверхности стола.

Стол сварщика ССУ-01-03 может дополнительно комплектоваться фильтровентиляционной установкой моделей ФВУ-02, ФВУ-03, ФВУ-03-02, ФВУ-03-03, которые позволяют улавливать и очищать воздух от сварочного аэрозоля и пыли, образующихся при проведении сварочных работ.


Конструкция стола сварщика (сварочного поста) ССУ-01-03 состоит из сварной станины, столешницы, покрытой листовой сталью толщиной 4 мм, со встроенной в нее круглой подъемно-поворотной плитой из чугуна, съемного защитного экрана, оборудованного светильником дневного света. Подъем плиты осуществляется с помощью рукоятки, расположенной в правой части столешницы. В целях удобной эксплуатации стола сварщика ССУ-01-03 рукоятка легко устанавливается и снимается. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

Рабочая поверхность стола сварщика ССУ-01-03 представляет собой цельнолитую, механически обработанную, как по плоскости, так и по окружности круглую плиту диаметром 450 мм, изготовленную из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 20 мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглых плит такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности и стойкость к воздействию высоких температур, при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающий плавное вращение плиты вокруг неподвижной оси.

Стол сварщика (сварочный пост) ССУ-01-03 имеет две тумбы для инструмента и вспомогательного оборудования с двумя полками. Под столешницей расположен ящик для сбора окалины и других мелких отходов процесса сварки. На боковой стенке предусмотрен люк для обслуживания и ремонта подъемного механизма.

Конструкция стола сварщика ССУ-01-03 позволяет работать сварщику в сидячем положении.

Стол сварщика ССУ-01-03 оборудован болтами заземления для исключения поражения персонала электрическим током.
