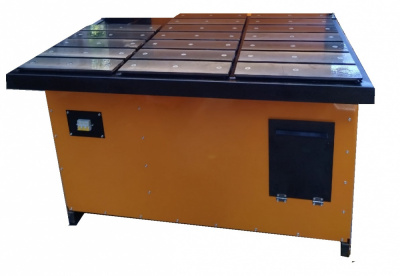

Стол сварщика ССТ-1250 ВС

Стол сварочно-сборочный ССТ-1250 ВС предназначен для проведения на нем сварочных, зачистных, шлифовальных и сборочных работ.

Рабочая поверхность стола представляет собой многослойную структуру. Верхний слой препятствует прилипанию к нему сварочных брызг, т.к. представляет собой набор механически обработанных пластин, состоящих из серого чугуна СЧ20 или дюралюминия Д16Т. Внутренний слой состоит из стали, т.к. он не имеет прямого контакта с продуктами сварки. Стальные бруски так же обеспечивают дополнительную механическую прочность изделию, какую не может обеспечить ни чугун, ни дюралюминий в отдельности. В результате применения такой многослойной конструкции повышается сопротивление к внешним нагрузкам и в сечении получается Т-образный паз, с помощью которого осуществляется возможность 100% фиксации заготовки на рабочей поверхности. Для удобства предварительной сборки конструкции на поверхности сварочно-сборочного стола используется специальная оснастка.

Использование чугуна (алюминия) в качестве рабочей поверхности, обусловлено его свойством препятствовать прилипанию к нему сварочных брызг и окалины. Рабочая поверхность стола, имеющая минимальное отклонение от горизонтали, позволяет монтировать с достаточной точностью различные узлы и агрегаты, как из трубы различного профиля и сечения, так и из листового металла.

Стол сварщика ССТ-1250 ВC состоит из каркаса, выполненного из профильной трубы 60х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Воздух, загрязненный сварочным дымом и аэрозолями, всасывается через жалюзи в рабочей поверхности стола.

Разряжение воздуха, необходимое для создания воздушного потока создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе стола.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования, а также уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 60 дБ.

Соединение центробежного вентилятора с внешним воздуховодом осуществляется посредством гибкой вставки. Органы управления электрической частью стола расположены на его лицевой панели. Там же находится колчан для электродов.

Внимание! Двигатель центробежного вентилятора, по желанию Заказчика, может быть оснащен частотно-регулируемым приводом, который позволит плавно менять обороты вентилятора, и, как следствие, влиять на шумовые характеристики оборудования.
