Стол сварщика ССТ-1250 ЦНП

Стол сварочно-сборочный ССТ-1250 ЦП предназначен для проведения на нем сварочных, зачистных, шлифовальных и сборочных работ.

Рабочая поверхность стола представляет собой многослойную структуру. Верхний слой препятствует прилипанию к нему сварочных брызг, т.к. представляет собой набор механически обработанных пластин, состоящих из серого чугуна СЧ20 или дюралюминия Д16Т. Внутренний слой состоит из стали, т.к. он не имеет прямого контакта с продуктами сварки. Стальные бруски так же обеспечивают дополнительную механическую прочность изделию, какую не может обеспечить ни чугун, ни дюралюминий в отдельности. (См. рис.)


В результате применения такой многослойной конструкции повышается сопротивление к внешним нагрузкам и в сечении получается Т-образный паз, с помощью которого осуществляется возможность 100% фиксации заготовки на рабочей поверхности.

Для удобства предварительной сборки конструкции на поверхности сварочно-сборочного стола используется специальная оснастка.

Использование чугуна (алюминия) в качестве рабочей поверхности, обусловлено его свойством препятствовать прилипанию к нему сварочных брызг и окалины. Рабочая поверхность стола, имеющая минимальное отклонение от горизонтали, позволяет монтировать с достаточной точностью различные узлы и агрегаты, как из трубы различного профиля и сечения, так и из листового металла.

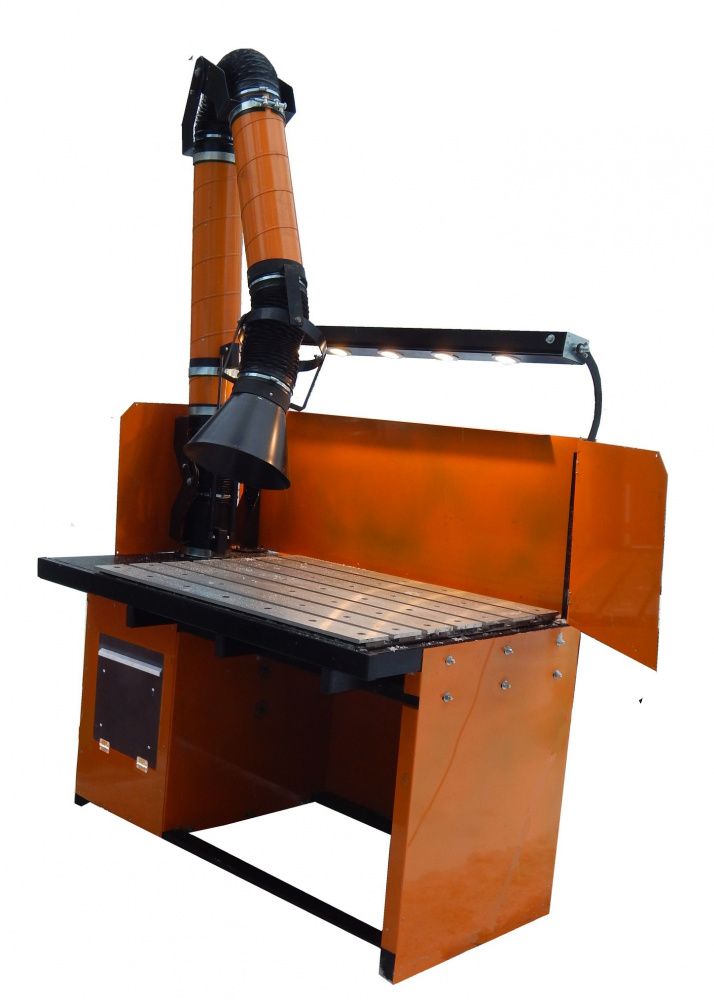

Стол сварщика ССТ 1250 ЦП состоит из каркаса, выполненного из профильной трубы 60х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением. Отбор воздуха, загрязненного сварочным дымом и аэрозолями производится с помощью поворотно-вытяжного устройства, расположенного на рабочей поверхности стола. Использование поворотно-вытяжного устройства позволяет расширить функциональные возможности данного оборудования, обеспечивая локальную вытяжку как с рабочей поверхности стола, так и за его пределами. Стол оборудован съемным экраном, причем боковые стенки экрана, имеющие гибкие соединения с центральной частью экрана, могут раскладываться, образуя единую плоскость с центральным экраном, или, наоборот, складываться к центру стола. Сверху, на защитном экране расположен светильник, обеспечивающий необходимую яркость для комфортной работы сварщика. Разряжение воздуха, необходимое для создания воздушного потока, проходящего через поворотно-вытяжное устройство, создается внешним вентилятором.  Органы управления электрической частью стола расположены на его лицевой панели. Там же находится колчан для электродов.

Для удобства работы сварщика и повышения эргономичности изделия, в передней части стола предусмотрена ниша для ног работника.
