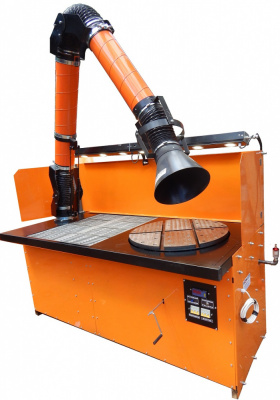

Стол сварщика ССПП-1900-650 Р

Стол сварщика ССПП-1900-650 Р позиционируется как рабочее место сварщика, улучшающее эргономику процесса сварки.

Стол сварщика ССПП-1900-650 Р состоит из каркаса, выполненного из профильной трубы 60х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Особенностью конструкции данного сварочного стола является поворотная плита, оснащенная Т-образными пазами. Материал поворотной плиты – серый чугун, прошедший механическую обработку.   Использование этого материала обусловлено тем, что он препятствует прилипанию сварочных брызг.   Наличие поворотной плиты улучшает эргономику сварочного процесса при выполнении круговых швов. Т-образные пазы, которыми оснащен поворотный диск, позволяют крепить обрабатываемую деталь к рабочей плоскости. Стол сварщика имеет функцию подъема/опускания поворотной плиты вровень с поверхностью стола. Такая опция необходима, когда обрабатывается крупногабаритная деталь и требуется ровная рабочая поверхность.

Органы управления положением рабочей плиты находятся на лицевой части стола.

Отбор воздуха, загрязненного сварочным дымом и аэрозолями производится с помощью поворотно-вытяжного устройства, расположенного на рабочей поверхности стола сварщика.

Использование поворотно-вытяжного устройства позволяет расширить функциональные возможности данного оборудования, обеспечивая локальную вытяжку как с рабочей поверхности стола, так и за его пределами.

Сварочный стол оборудован фильтром грубой очистки и регенерируемым картриджным фильтром, осуществляющим задержание частиц сварочного дыма и аэрозоля, расположенным в корпусе стола непосредственно после поворотно-вытяжного устройства, но перед центробежным вентилятором.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования,  а так же уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 50 дБА.

Воздух, очищенный фильтром, снова становится пригодным для дыхания. Поэтому, для данных типов столов сварщика, подсоединение цехового воздуховода, осуществляющего дальнейшее удаление воздуха за пределы рабочей зоны необязательно.

Сварочный стол  оборудован системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подводится из цеховой магистрали в ресивер, встроенный в стол, далее из ресивера  попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром осыпаются в поддон, расположенный в самом низу стола. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к фильтру и поддону осуществляется через герметичный люк, расположенный в левой стенке стола.

Стол сварщика оборудован съемным экраном, причем боковые стенки экрана, имеющие гибкие соединения с центральной частью экрана, могут  раскладываться, образуя единую плоскость с центральным экраном, или, наоборот, складываться к центру стола. Сверху, на защитном экране расположен светильник, обеспечивающий необходимую яркость для комфортной работы сварщика.

Разряжение воздуха, необходимое для создания воздушного потока, создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе стола.

Органы управления электрической частью стола расположены на его лицевой панели. Там же находится колчан для электродов.

Внимание! Двигатель центробежного вентилятора, по желанию Заказчика, может быть оснащен частотно-регулируемым приводом, который позволит плавно менять обороты вентилятора, и, как следствие, влиять на шумовые характеристики оборудования.

Внимание! По желанию Заказчика стол может быть укомплектован дифференциальным манометром, показывающим разность давления на входе и выходе фильтра. По этому параметру можно оценить степень засоренности фильтра.

Внимание! По желанию Заказчика на все столы серий ССП и ССПП может быть установлен электрический привод вращения поворотной плиты.
