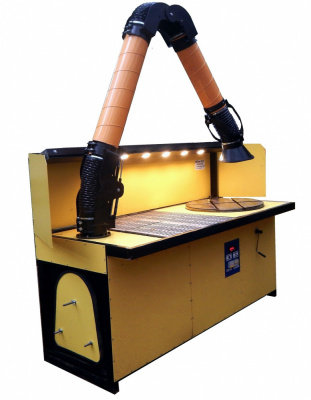

Стол сварщика ССПП-1900-650 Ф

Стол сварщика ССПП-1900-650 Ф позиционируется как рабочее место сварщика, улучшающее эргономику процесса сварки.

Стол сварщика ССПП-1900-650 Ф состоит из каркаса, выполненного из профильной трубы 60х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Особенностью конструкции данного стола сварщика является поворотная плита, оснащенная Т-образными пазами. Материал поворотной плиты – серый чугун, прошедший механическую обработку.   Использование этого материала обусловлено тем, что он препятствует прилипанию сварочных брызг.   Наличие поворотной плиты улучшает эргономику сварочного процесса при выполнении круговых швов. Т-образные пазы, которыми оснащен поворотный диск, позволяют крепить обрабатываемую деталь к рабочей плоскости.

Сварочный стол ССПП-1900-650 Ф имеет функцию подъема/опускания поворотной плиты вровень с поверхностью стола. Такая опция необходима, когда обрабатывается крупногабаритная деталь и требуется ровная рабочая поверхность.  Органы управления положением рабочей плиты находятся на лицевой части стола.

Отбор воздуха, загрязненного сварочным дымом и аэрозолями производится с помощью поворотно-вытяжного устройства, расположенного на рабочей поверхности стола. Использование поворотно-вытяжного устройства позволяет расширить функциональные возможности данного оборудования, обеспечивая локальную вытяжку как с рабочей поверхности стола сварщика, так и за его пределами.

Сварочный стол оборудован фильтром грубой очистки и сменным картриджным фильтром, осуществляющим задержание частиц сварочного дыма и аэрозоля, расположенным в корпусе стола непосредственно после поворотно-вытяжного устройства, но перед центробежным вентилятором. Воздух, очищенный фильтром, снова становится пригодным для дыхания. Поэтому, для данных типов столов, подсоединение цехового воздуховода, осуществляющего дальнейшее удаление воздуха за пределы рабочей зоны необязательно. Доступ к фильтру осуществляется через герметичный люк, расположенный в правой стенке стола сварщика.

Стол сварщика оборудован съемным экраном, причем боковые стенки экрана, имеющие гибкие соединения с центральной частью экрана, могут  раскладываться, образуя единую плоскость с центральным экраном, или, наоборот, складываться к центру стола. Сверху, на защитном экране расположен светильник, обеспечивающий необходимую яркость для комфортной работы сварщика.

Разряжение воздуха, необходимое для создания воздушного потока, создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе сварочного стола.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования,  а так же уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 50 дБА.

Органы управления электрической частью стола сварщика расположены на его лицевой панели.

Внимание! Двигатель центробежного вентилятора, по желанию Заказчика, может быть оснащен частотно-регулируемым приводом, который позволит плавно менять обороты вентилятора, и, как следствие, влиять на шумовые характеристики оборудования.

Внимание! По желанию Заказчика стол может быть укомплектован дифференциальным манометром, показывающим разность давления на входе и выходе фильтра. По этому параметру можно оценить степень засоренности фильтра.

Внимание! По желанию Заказчика на все столы серий ССП и ССПП может быть установлен электрический привод вращения поворотной плиты.
