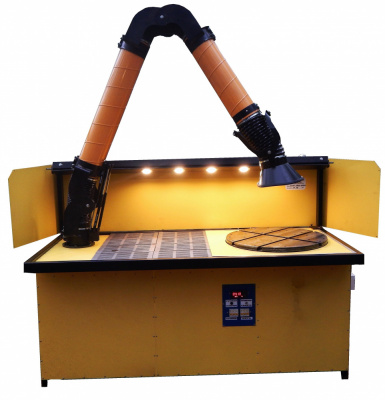

Стол сварщика ССП-1700-650 Р

Стол сварщика ССП-1250-650 Р состоит из каркаса, выполненного из профильной трубы 60х30х2, что создает необходимую прочность конструкции. Каркас обшит стальными листами толщиной 1,5 мм., покрытыми высококачественным порошковым напылением.

Отбор воздуха, загрязненного сварочным дымом и аэрозолями, производится с помощью поворотно-вытяжного устройства, расположенного на рабочей поверхности стола. Использование поворотно-вытяжного устройства позволяет расширить функциональные возможности данного оборудования, обеспечивая локальную вытяжку как с рабочей поверхности стола, так и за его пределами.

Стол оборудован фильтром грубой очистки и картриджным фильтром, осуществляющим задержание частиц сварочного дыма и аэрозоля, расположенным в корпусе стола непосредственно после поворотно-вытяжного устройства, но перед центробежным вентилятором. Воздух, очищенный фильтром, снова становится пригодным для дыхания. Поэтому, для данных типов столов, подсоединение цехового воздуховода, осуществляющего дальнейшее удаление воздуха за пределы рабочей зоны необязательно. Стол оборудован системой очистки фильтра с помощью сжатого воздуха. Сжатый воздух подается из цеховой магистрали в ресивер, далее из ресивера попадает через электромагнитный клапан во внутреннюю полость фильтра. Резкий перепад давления обеспечивает встряхивание фильтрующего материала, в результате чего частицы, задержанные фильтром, осыпаются в поддон, расположенный в самом низу стола. Очистка фильтра осуществляется как в автоматическом, так и в ручном режиме. Доступ к фильтру и поддону осуществляется через герметичный люк, расположенный в левой стенке стола.

Стол оборудован съемным экраном, причем боковые стенки экрана, имеющие гибкие соединения с центральной частью экрана, могут раскладываться, образуя единую плоскость с центральным экраном, или, наоборот, складываться к центру стола. Сверху, на защитном экране расположен светильник, обеспечивающий необходимую яркость для комфортной работы сварщика.

Стол так же оборудован поворотной планшайбой, улучшающей эргономику процесса сварки при наложении круговых швов, в так же при наплавочных работах. Т-образные пазы, которыми оснащен поворотный диск, позволяют крепить обрабатываемую деталь к рабочей плоскости.

Разряжение воздуха, необходимое для создания воздушного потока, проходящего через поворотно-вытяжное устройство, создается центробежным вентилятором, установленным на виброизоляторах и расположенным в корпусе стола.

Центробежный вентилятор оборудован алюминиевым рабочим колесом оригинальной конструкции, что (по сравнению со стальным рабочим колесом, которое обычно используется в аналогичных изделиях) существенно улучшает шумовые характеристики оборудования, а также уменьшает пусковые токи электродвигателя. Кроме того, центробежный вентилятор имеет интегрированную систему шумоизоляции, позволяющую снизить уровень шума до 60 дБА.

Органы управления электрической частью стола расположены в правой его части на лицевой панели.

Внимание! Двигатель центробежного вентилятора, по желанию Заказчика, может быть оснащен частотно-регулируемым приводом, который позволит плавно менять обороты вентилятора, и, как следствие, влиять на шумовые характеристики оборудования.

Внимание! По желанию Заказчика стол может быть укомплектован дифференциальным манометром, показывающим разность давления на входе и выходе фильтра. По этому параметру можно оценить степень засоренности фильтра.

Внимание! По желанию Заказчика на все столы серий ССП и ССПП может быть установлен электрический привод вращения поворотной плиты.
