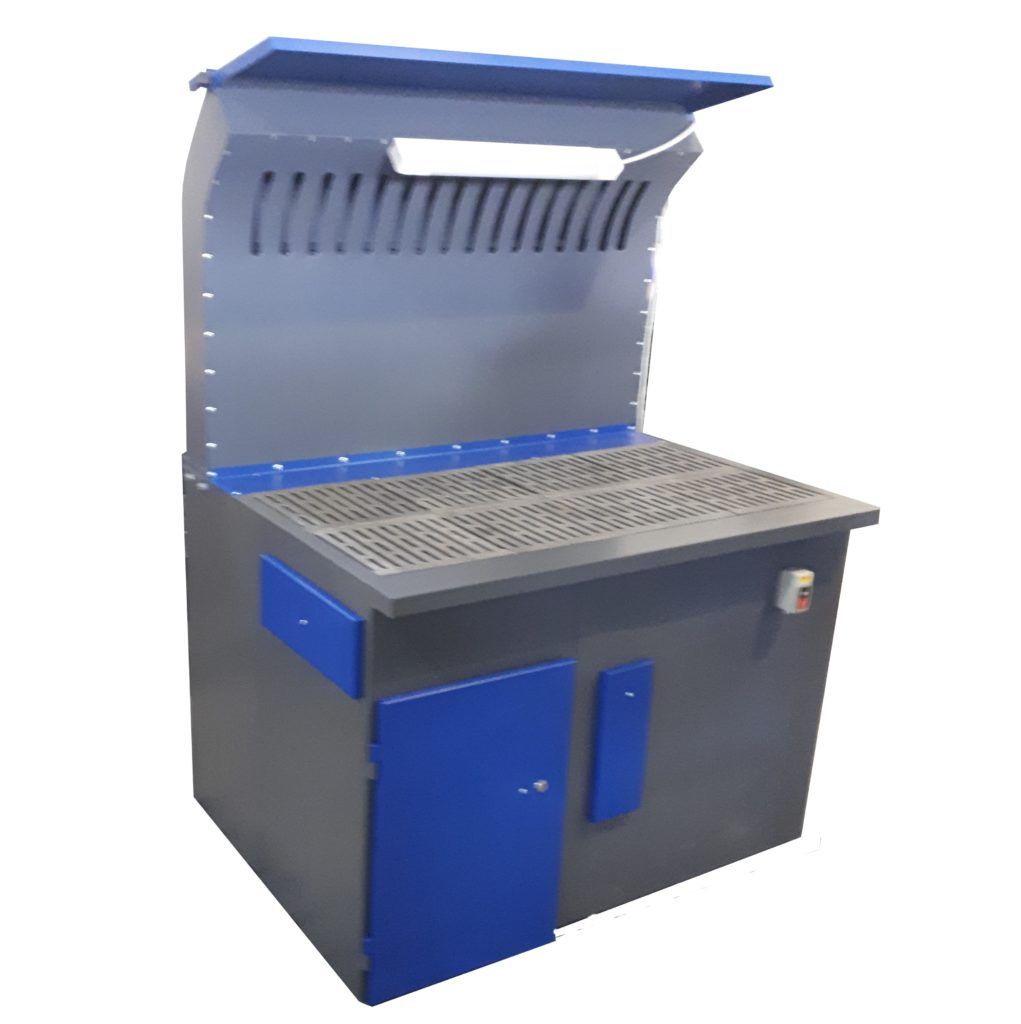

Стол сварщика ССН-08-05

Стол сварщика (сварочный пост) ССН-08-05 предназначен для организации рабочего места сварщика при проведении сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки. Применение сплошных цельнолитых балок, образующих рабочую плоскость, обеспечивает более качественную и точную сборку изделия.

Стол сварщика ССН-08-05 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика ССН-08-05 через выходной фланец вентилятора, расположенный на левой боковой стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.

Стол сварщика (сварочный пост) ССН-08-05 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, системы воздуховодов, вытяжного зонта с козырьком, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика ССН-08-05 образована шестью цельнолитыми чугунными балками с Т-образным пазом, выполненным методом фрезерования, постоянного сечения 95х30 мм длиной 1020 мм.

Применение цельнолитых балок постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте балок. Применение цельнолитых балок постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

Смежные балки сварочного стола образуют между собой Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно.

Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.

Чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах М10) заменены на новые как весь набор, так и каждая в отдельности.

Воздушно-газовая смесь удаляется с поверхности стола сверху через вытяжной зонт. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении.

Воздушно-газовая смесь, удаляемая с поверхности стола через вытяжной зонт, проходит через воздуховод, подсоединенный к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на левой боковой стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлены ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика ССН-08-05 комплектуется дифференциальным манометром для проверки потери давления на фильтрующей кассете.

Через пазы между чугунными балками происходит удаление шлака, огарков электродов и т.п. с рабочей поверхности стола сварщика в специальный короб, расположенный внутри поста.

Пульт управления электрооборудованием стола и системой очистки расположен в левой части стола.

Стол сварщика ССН-08-05 оборудован болтами заземления для исключения поражения персонала электрическим током.
